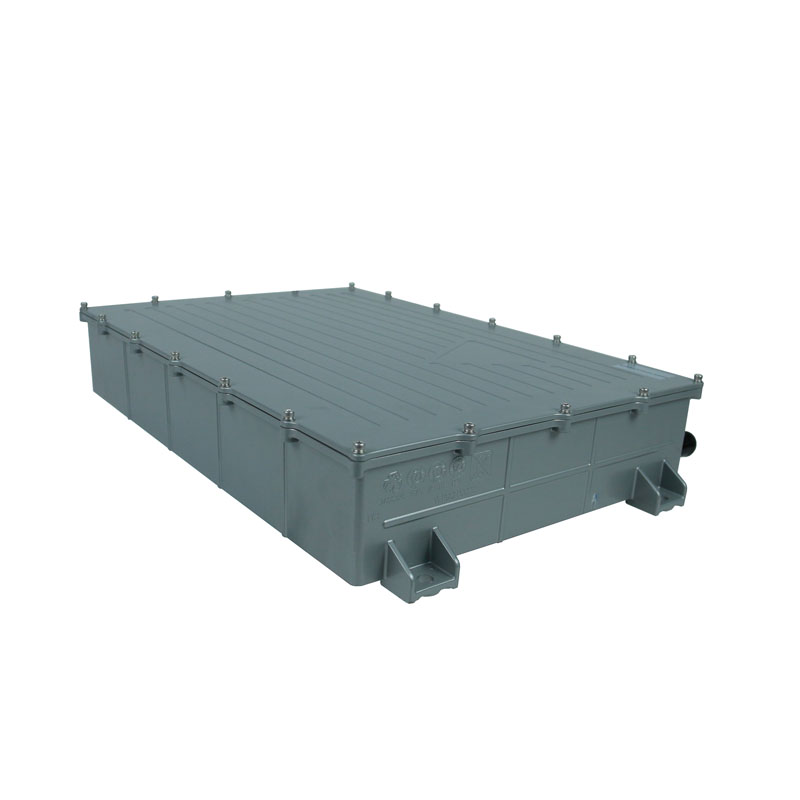

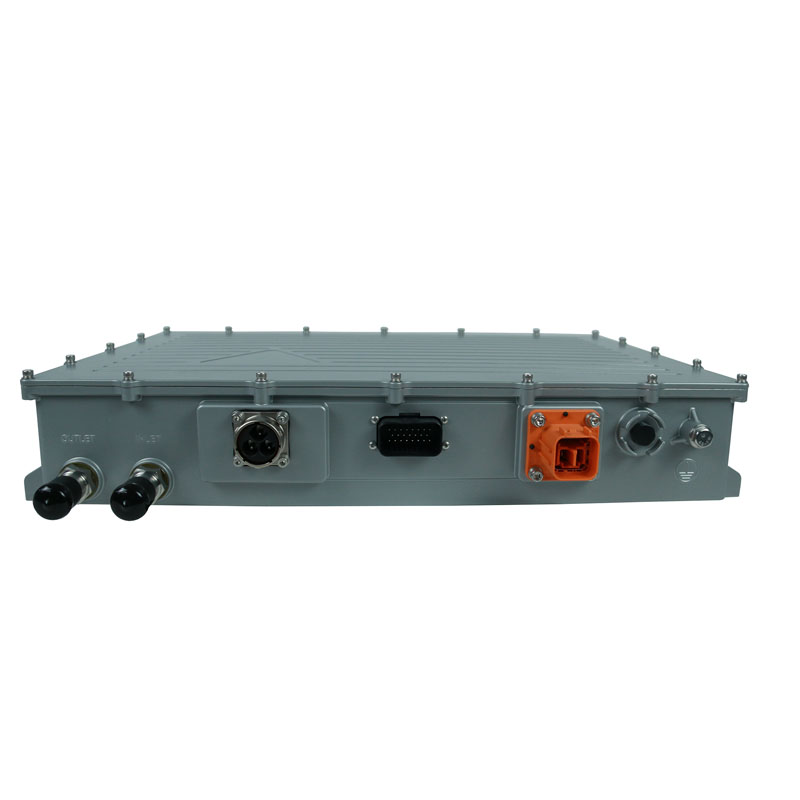

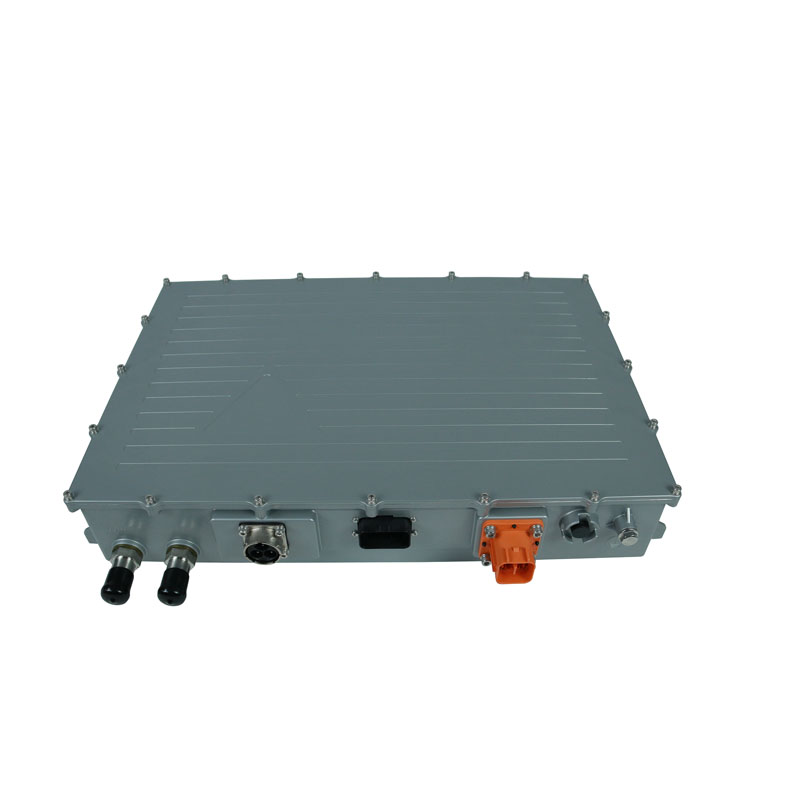

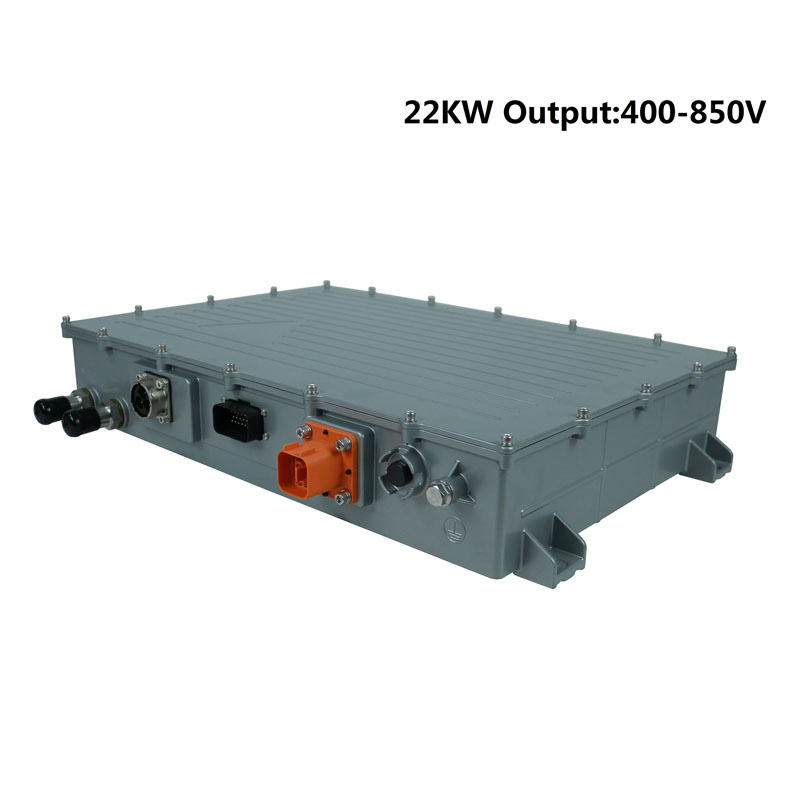

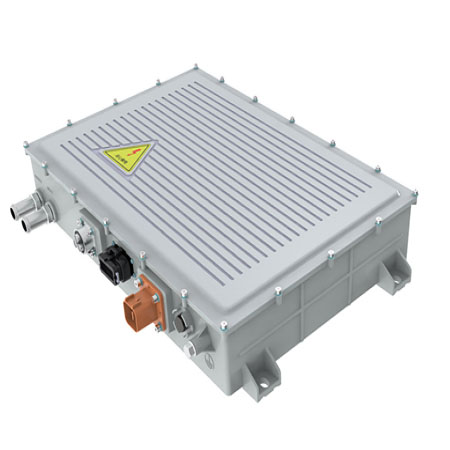

OBC (vgrajeni polnilnik) serije SW-AS22000 je posebej zasnovan za aplikacije polnilnikov z večjo močjo, kot so avtobusi in gospodarski tovornjaki. Ima trifazni AC vhod in širok razpon izhodne napetosti od 400 VDC do 850 VDC. OBC je izdelan tako, da prenese težka okolja, vključno z vibracijami, toplotnimi udarci in ekstremnimi temperaturnimi razponi.
Ena od pomembnih lastnosti serije SW-AS22000 je sistem tekočinskega hlajenja, ki pomaga učinkovito odvajati toploto in zagotavlja optimalno delovanje. OBC ima tudi ohišje IP67, ki zagotavlja zaščito pred prahom in vdorom vode.
OBC je programljiv, zahvaljujoč neodvisni krmilni enoti, ki je vgrajena v notranjost. Ta prilagodljivost omogoča, da se polnilnik prilagodi individualnim zahtevam strank. Poleg tega ima serija SW-AS22000 odlično prilagodljivost na več mrež, zaradi česar je skladna z mednarodnimi standardi, kot sta SAE J1772 in EN61851.
Polnilnik OBC z močjo 22 kW uporablja polnilne algoritme, ki jih poganja procesor, ki optimizirajo učinkovitost polnjenja in prispevajo k daljši življenjski dobi tako polnilnika baterij kot visokonapetostne (HV) baterije. Ti algoritmi zagotavljajo, da je postopek polnjenja prilagojen specifičnim značilnostim baterije, ki se polni, kar poveča njeno zmogljivost in dolgo življenjsko dobo.
Kar zadeva področje uporabe, serija PCHG-AS22000 proizvajalca STARWELL podpira različne vrste baterij. To vključuje svinčeno-kislinske baterije, litij-ionske baterije, ternarne litij-ionske baterije in litij-železo-fosfatne baterije. Polnilnik OBC z močjo 22 kW je posebej zasnovan za učinkovito in varno polnjenje teh vrst baterij.
Poleg tega serija SW-AS22000 podpira komunikacijo prek protokola CAN BUS, kar ji omogoča integracijo z drugimi sistemi vozila za izboljšane zmogljivosti nadzora in spremljanja.
Glavna značilnost
★Skladnost s trifaznim AC vhodom.
★Skladnost s SAE J1772 in EN61851.
★Kompaktna in lahka konstrukcija.
★Konstantna moč in možnost polnjenja s konstantnim tokom.
★Odporen na vibracije in IP67 za uporabo v vozilu.
★Možnost nadgradnje vdelane programske opreme prek vodila CAN.
★Zaščita enosmerne visokonapetostne zanke (HVIL).
★Natančna in učinkovita moč polnjenja.
Funkcija in funkcija:
Vrsta | 22KW vgrajeni polnilec |
Model | SW-AS22000 |
Stopnja izhodne napetosti | 700 V |
Način polnjenja | Odzivni način (lahko komunicira) |
AC vhod | 3-fazni | Enota |
Razpon vhodne napetosti | 152– 465 | V |
Vhodno frekvenčno območje | 47 – 63 | Hz |
AC tok THD | < 5 | % |
Faktor moči | > 0,99 | |
Učinkovitost | > 94 @ od 50 % do največje obremenitve | % |
maks. vhodni tok (eff) | 64 | A |
Največja vhodna moč | 22 | kVA |
INRUSH tok | < 40 @ 380 Vac | A |
DC izhod | Enota | |
Programabilno območje napetosti | 400 – 850 | Vdc |
Min. Območje konstantne napetosti | 700 | Vdc |
Natančnost polnilne napetosti | ≤1 | % |
Natančnost polnilnega toka | ≤5 | % |
Amplituda valovanja polnilnega toka | ≤1 | % |
Maks. izhodna moč | 11 | KW |
maks. polnilni tok | 18 | Adc |
Izhodni odzivni čas | ≤5 | S |
Predhodno polnjenje | notranji |
Funkcija polnjenja | |
Funkcija polnjenja | Polnjenje po BMS komunikaciji |
Komunikacijska funkcija | krmiljenje vodila CAN |
Komunikacijski protokol (v BMS) |
Po SAE J1939/določi stranka |
Hitrost prenosa komunikacije CAN | 250/500 kbps, brez zaključnega upora. |
AC nadzor polnjenja | Skladen s standardoma SAE J1772 in EN 61851 Ko je SAE J1772 omogočen, je polnilnik popolnoma skladen s SAE J1772 Napajalna postaja (v skladu z EVSE SAE J1772, nivo 1 in 2). Ko je EN 61851 omogočen, je polnilnik popolnoma skladen z EN 61851 Elektrarna. |
Zbudi se | 12V signal Hardwire wake up BMS ukaz za bujenje Prebujanje signala CP,CC |
Vhodno/izhodna karakteristična krivulja
Definicija povezave
Mere in teža:
Uporaba:
