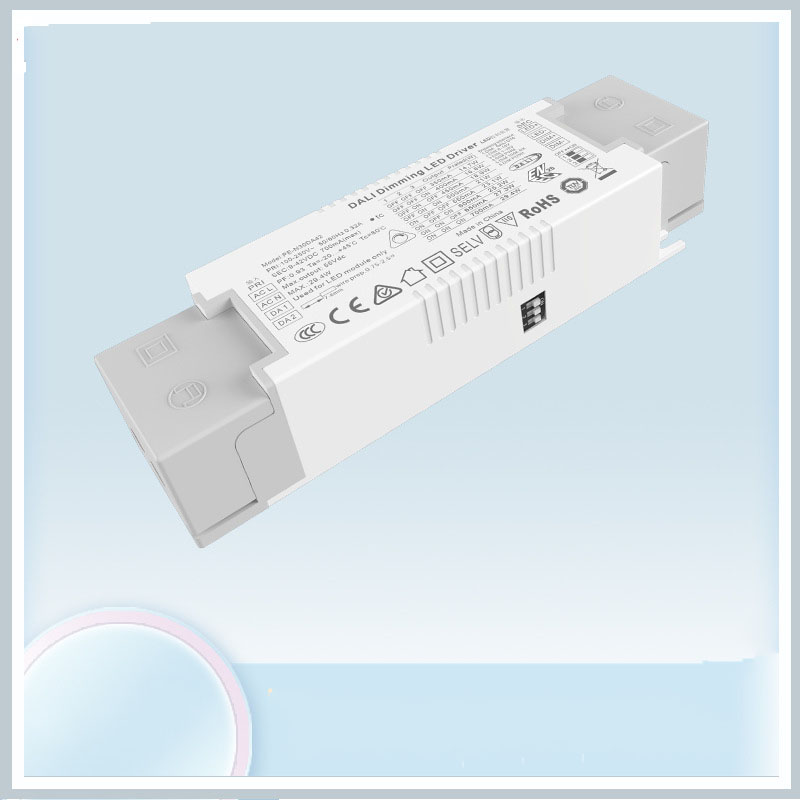

Gonilnik LED z možnostjo zatemnitve DALI s konstantnim tokom 30 W

STARWELL je eden od vodilnih proizvajalcev LED gonilnikov s 30 W konstantnim tokom DALI na Kitajskem z visoko kakovostjo in razumno ceno. Vabljeni, da nas kontaktirate.
DALI (Digital Addressable Lighting Interface) je mednarodni standard za nadzor elektronskih predstikalnih naprav, transformatorjev, LED, zasilnih luči in znakov za izhod v digitalnem sistemu za nadzor razsvetljave, ki ga je enostavno upravljati.

Pošlji povpraševanje

Eden od kitajskih proizvajalcev 30W konstantnega toka DALI zatemnjenega LED gonilnika, ki ponuja odlično kakovost po konkurenčni ceni, je STARWELL. Vas prosimo, da stopite v stik.

Gonilnik LED za zatemnitev DALI je eden od gonilnikov za zatemnitev LED s konstantnim tokom, ki ga je razvilo moje podjetje z visokim faktorjem moči, visoko učinkovitostjo, visoko natančnostjo, uporabo učinkovitega stabilnega krmilnega čipa stikala z nizko izgubo in visokozmogljivih komponent, ki zagotavljajo nizko raven hrupa, varčevanje z energijo, varstvo okolja, dolga življenjska doba in druge lastnosti.

PE-N30DA ima DALI/Push/0-10V/1-10V/PWM/R DIM šest načinov zatemnitve, uporabite DIP stikalo za spremembo funkcije zatemnitve, pri čemer se ne motite drug drugega in ne obstajate hkrati.

Vmesnik za zatemnitev:

1. Zatemnitev DALI, uporabite standardni signalni vmesnik DALI. se lahko ujema z vsemi nadzornimi sistemi DALI v markerju.

2,0-10V zatemnitev, uporabite standardno 0-10V /100K odpornost/10V PWM zatemnitev.

Lastnosti gonilnika LED z možnostjo zatemnitve 30 W s konstantnim tokom:

1. Integriran standardni vmesnik za zatemnitev DALI/Push/0-10V/1-10V/PWM/R DIM

2. S funkcijo PUSH za realizacijo zatemnitve PUSH

3. Digitalni krmilni izhod, brez utripanja

4. Mednarodno splošno območje AC vhoda 100–250 V

5. Vrsta zaščite: kratek stik / previsok tok / prenapetost

6. Naravni hladen veter

7. Velik terminal, zaklenjen z vijakom

8. Ekonomična in priročna namestitev

9. Upoštevajte svetovne varnostne standarde opreme za razsvetljavo

10. Zaščitni razred II

11. 5-letna garancija

12. Certifikati TUV CE SAA ENEC

13. Velikost: 147,5 * 43 * 30 mm

Seznam modelov gonilnika LED z možnostjo zatemnitve DALI s konstantnim tokom 30 W:

DALI zatemnitev s konstantnim tokom

serija	Zatemnitev	Model	Vnos	Moč	PF	Izhodna napetost	Izhodni tok
PE-N14DA 12-14,7 W	DALI/Push/0-10V/1-10V/ 100K upor/PWM	PE-N14DA24	AC100-250V	12w	0,88–0,96 PF THD <10 %	9-24V	200/250/280/300/ 350/400/450/500mA
PE-N14DA 12-14,7 W	DALI/Push/0-10V/1-10V/ 100K upor/PWM	PE-N14DA42	AC100-250V	14,7 W	0,88–0,96 PF THD <10 %	9-42V	150/180/200/250/ 280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K upor/PWM	PE-N20DA24	AC100-250V	19,2 W	0,88–0,96 PF THD <10 %	9-24V	450/500/550/600/ 650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/ 100K upor/PWM	PE-N20DA42	AC100-250V	21W	0,88–0,96 PF THD <10 %	9-42V	200/250/280/300/ 350/400/450/500mA
PE-N30DA 20-30 W	DALI/Push/0-10V/1-10V/ 100K upor/PWM	PE-N30DA42	AC100-250V	29,4 W	0,88–0,96 PF THD <10 %	9-42V	350/400/450/500/ 550/600/650/700mA
PE-N45DA 30-45 W	DALI/Push/0-10V/1-10V/100K upor/PWM	PE-N45DA42	AC100-250V	44,1 W	0,88–0,96 PF THD <10 %	9-42V	700/750/800/850/ 900/950/1000/1050mA
PE-N60DA 30-60 W	DALI/Push/0-10V/1-10V/ 100K upor/PWM	PE-N60DA42	AC200-250V	58,8 W	0,88–0,96 PF THD <10 %	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

30W konstantni tok DALI zatemnjen LED gonilnik Uporaba:

Gonilniki LED DALI (Digital Addressable Lighting Interface) se uporabljajo v različnih scenarijih. Tukaj je nekaj pogostih aplikacij:

1. Razsvetljava poslovnih zgradb

2. Izobraževalne ustanove

3. Zdravstvene ustanove

4. Gostinstvo

5. Maloprodajne trgovine

6. Arhitekturna razsvetljava

7. Zunanja razsvetljava

Specifikacija gonilnika LED za zatemnitev DALI s konstantnim tokom 30 W:

Model		PE-N30DA42	PE-N45DA42
IZHOD	Izhodna napetost	9-42Vdc	9-42Vdc
	Največja izhodna napetost	42Vdc	42Vdc
	Izhodna napetost brez obremenitve	55 Vdc	55 Vdc
	Izhodni tok	550/600/650/700mA	900/950/1000/1050mA
	Izhodna moč	4,95 W~29,4 W	8,1W~44,1W
	Stroboskopska raven	Brez utripanja
	Razpon zatemnitve	0~100 %, LED se začne pri 0,03 % možno.
	Frekvenca zatemnitve PWM	> 3600 Hz
	Trenutna natančnost	±3 %
	Valovanje in šum	≤2V (brez zatemnitve)
VNOS	Vmesnik za zatemnitev	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Kontrolni tok signala < 0,1 mA
	Razpon vhodne napetosti	100-250 Vac
	Pogostost	50/60Hz
	Vhodni tok	<0,37 A		<0,56 A
	Faktor moči	PF>0,95/100 Vac, pri polni obremenitvi		PF>0,95/100 Vac, pri polni obremenitvi
	THD	230Vac@THD ≤15% (polna obremenitev)
	Učinkovitost (tis.)	88% polna obremenitev		88% polna obremenitev
	Vzgonski tok (tip.)	Hladni zagon 3,7 A@230 Vac		Hladni zagon 5,6 A@230 Vac
	Anti Surge	L-N: 2kV
	Tok uhajanja	<0,25mA/230Vac
OKOLJE	Delovna temperatura	ta: 45°C tc: 80°C
	Delovna vlažnost	20 ~ 95 % RH, brez kondenzacije
	Temperatura shranjevanja, vlažnost	-40~80°C, 10~95% RH
	Temp. Koeficient	±0,03 %/°C (0-50) °C
	Vibracije	10~500Hz, 2G 12 min./1 cikel, obdobje 72 min. vsak vzdolž osi X, Y, Z.
ZAŠČITA	Zaščita pred pregrevanjem	Inteligentno prilagajanje ali izklop izhodnega toka, če je temperatura tiskanega vezja ≥110 °C, se samodejno obnovi.
	Zaščita pred preobremenitvijo	Zaustavite izhod, ko je nazivna moč ≥102%, samodejno obnovi.
	Zaščita pred kratkim stikom	Samodejni izklop, če pride do kratkega stika, samodejno obnovitev.
	Zaščita brez obremenitve	izhodna konstantna napetost.
VARNOST IN EMC	Prenosna napetost	I/P-O/P: 3750 Vac
	Izolacijska odpornost	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Varnostni standardi	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisija	EN55015, EN61000-3-2 razred C, IEC61000-3-3
	EMC imunost	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standard	IEEE 1789
DRUGI	Dimenzija	147,5(117)×43×30 mm (D×Š×V)
	Pakiranje	PE vrečka
	Teža (G.W.)	187g/245g±10g

Dimenzije:

Oznaka:

Izbira toka LED:

DIP stikalo za hitro izbiro 8 neobveznih tokov (glejte spodnjo tabelo).

Po nastavitvi toka z DIP stikalom izklopite in nato vklopite, da bo novi tok začel veljati.

Npr. LED 3,2 V/kos: 9-24 V lahko napaja 3-7 kosov LED v seriji, 9-42 V lahko napaja 3-12 kosov LED, največja količina LED v seriji bo odvisna od dejanske napetosti LED.

Shema ožičenja DALI dim:

Shema ožičenja dimnika 0-10 V:

Shema ožičenja PUSH dim:

Nadzor vklopa/izklopa: kratek pritisk.

Brezstopenjsko zatemnitev: dolg pritisk. Z vsakim drugim daljšim pritiskom se raven svetlobe spremeni v nasprotno smer.

Zatemnitev pomnilnika: Svetlost bo ob izklopu in ponovnem vklopu enaka predhodno nastavljeni.

Nenormalna stanja in ustrezne metode zdravljenja:

Digitalni naslovljivi vmesnik za razsvetljavo (DALI)

Podrejena enota DALI bo pošiljala zahteve samo za podatke glavne enote, kar pomeni, da bo prevzela način sprejema ukazov

V istem omrežju DALI je največ 64 podrejenih enot, vsaka enota ima ločen naslov (kratek naslov), nadomestna enota je lahko dodeljena tudi določeni skupini, podrejena enota pa lahko pripada drugi skupini, nadomestna enota lahko obstaja do 16 skupin hkrati, vsaka enota lahko nastavi 16 scenarijev.

Glavne značilnosti protokola DALI

1) Asinhrona serijska komunikacija.

2)Hitrost prenosa 1200 baud z uporabo formata kodiranja Manchester.

3) Diferencialni signal dveh laži.

4) Visoka raven, ko je diferencialna napetost večja od 9,5 V.

5) Nizka raven, ko je diferencialna napetost manjša od 6,5 V.

6) Glavna enota nadzoruje komunikacijski proces.

7) Eno vodilo DALI se lahko poveže s 64 podrejenimi enotami.

8) Vsako pomožno enoto je mogoče nasloviti posebej.

Električne specifikacije DALI

V stanju mirovanja, od metode strojne enote do krmiljenja vodila:

1) Visoka izhodna moč v običajnem času, brez motenj v zadrževalnem signalu.

2) Izhodna nizka električna energija ob običajnem času, neposredno na kratki stik vodila DALI med seboj.

3) Največji tok vodila DALI je 250 mA

4) Ni dvosmerna komunikacija hkrati.

5) Prenosni kabel do 300 metrov ali padec tlaka ni večji od 2 V
