Ker je izkušen proizvajalec, vam STARWELL želi ponuditi gonilnik LED za zatemnitev DALI CCT s konstantnim tokom 40 W. Obljubimo, da vam bomo zagotovili najboljšo poprodajno podporo in hitro dostavo.
Za nadzor svetlosti in barvne temperature se uporablja standardni signal Dali. En napajalnik zaseda samo en naslov. Uporabljene surovine so blagovne znamke prve linije, uvoženi čipi pa so izjemno visoki. Zasnova globokega zatemnitve se ujema z različnimi inteligentnimi sistemi za zatemnitev Dali in inteligentnimi sistemi KNX Protocol na trgu. Barvno temperaturo in svetlost je mogoče natančno nadzirati glede na kroglice svetilke. Razpon zasnove je fiksen, notranji silikonski postopek toplotne prevodnosti pa je sprejet, da je toplotno ravnovesje elektronskih komponent bolj stabilno.
Lastnosti gonilnika LED z možnostjo zatemnitve 40 W s konstantnim tokom DALI CCT:
1. Standardni vmesnik za zatemnitev DALI.
2. Certifikat DALI2, član DALI
3. Izhod brez utripanja.
4. Mednarodna univerzalna izmenična vhodna napetost (200 V do 250 V AC).
5. Zaščite: kratek stik/prenapetost.
6. Naravni hladen veter, tehnologija prevodnosti toplote s silikagelom.
7. Standard DALI DT8 omogoča zatemnitev in prilagoditev CCT.
8. Združljiv z vsemi vrstami nadzornih sistemov Dali na svetu.
9. Hiter tlačni terminal, varen in priročen.
10. Upoštevajte svetovne varnostne standarde opreme za razsvetljavo.
11. Zaščitni razred II.
12. Pet let garancije.
13. Certifikati TUV CE SAA ENEC
13. Velikost: 154,5 (175) * 40,5 * 25,5 mm
Gonilnik LED za zatemnitev 40 W s konstantnim tokom DALI CCTSplošen opis:
Za nadzor svetlosti in barvne temperature se uporablja standardni signal Dali. En napajalnik zaseda samo en naslov. Uporabljene surovine so prvovrstne blagovne znamke, uvoženi čipi pa so zelo visoki. Globoko zatemnitvena zasnova, ki se ujema z različnimi Dali inteligentnimi sistemi zatemnitve in KNX Protocol Intelligent Systems na trgu. Natančno nadzira barvno temperaturo in svetlost, barvno temperaturo pa je mogoče prilagojen glede na kroglice svetilke Silikagel se uporablja za uravnoteženje obsega uporabe elektronskih toplotno prevodnih komponent
40W konstantni tok DALI CCT zatemnjen LED gonilnik Seznam modelov:
DALI DT8 CCT zatemnitev s konstantnim tokom
serija | Zatemnitev | Model | Vnos | Moč | PF | Izhodna napetost | Izhodni tok |
PE-L12DCA 3–11,2 W brez utripanja |
DALI DT8
|
PE-L12DCA4028 | AC200-250V | 11,2 W | 0,88–0,96 PF THD <10 % | 25-40V | 200/230/250/280mA |
PE-L12DCA4018 | AC200-250V | 7,2 W | 0,88–0,96 PF THD <10 % | 25-40V | 100/130/150/180mA | ||
PE-L20DCA 10-20 W brez utripanja |
DALI DT8
|
PE-L20DCA4050 | AC200-250V | 20W | 0,88–0,96 PF THD <10 % | 25-40V | 350/400/450/500mA |
PE-L20DCA4040 | AC200-250V | 16W | 0,88–0,96 PF THD <10 % | 25-40V | 250/300/350/400mA | ||
PE-L30DCA 20-30W brez utripanja |
DALI DT8
|

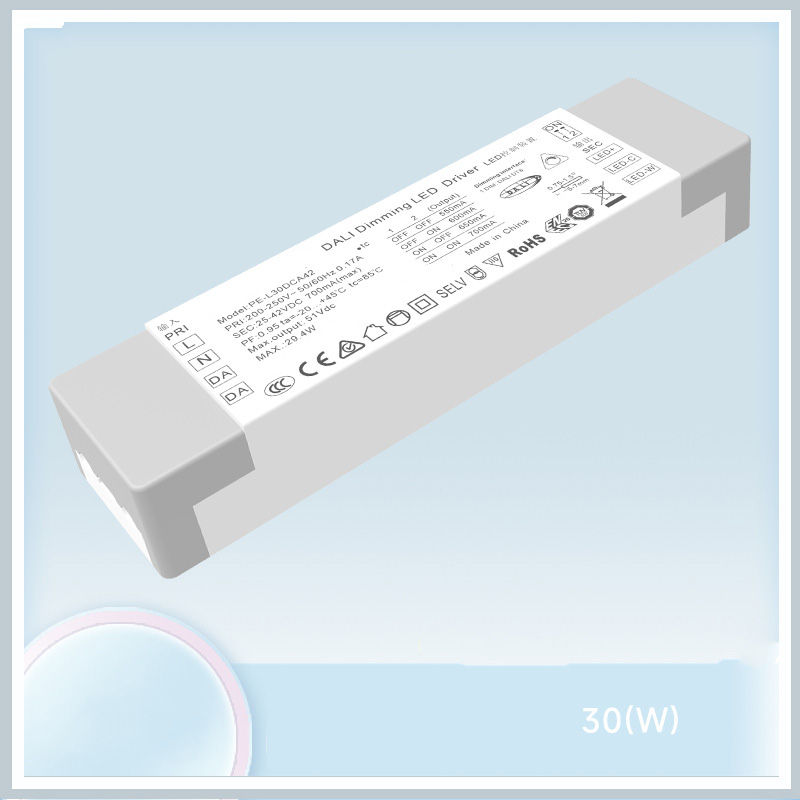

PE-L30DCA42 | AC200-250V | 29,4 W | 0,88–0,96 PF THD <10 % | 25-42V | 550/600/650/700mA |
PE-L40DCA 30-40W brez utripanja |
DALI DT8
|

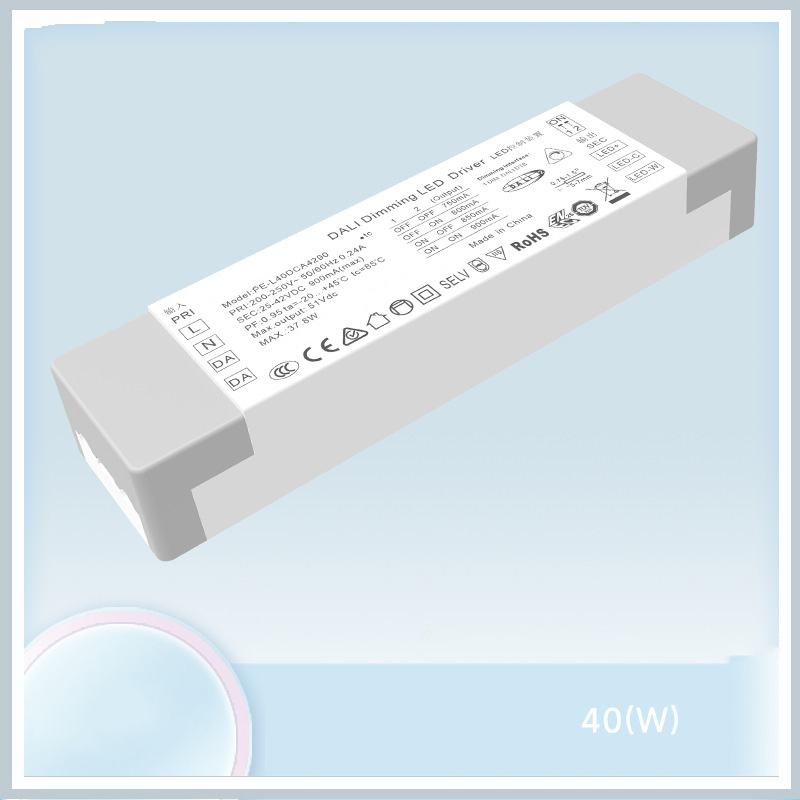

PE-L40DCA42100 | AC200-250V | 42W | 0,88–0,96 PF THD <10 % | 25-42V | 850/900/950/1000mA |
PE-L40DCA4290 | AC200-250V | 37,8 W | 0,88–0,96 PF THD <10 % | 25-42V | 750/800/850/900mA |
40W konstantni tok DALI CCT zatemnitveni gonilnik LED:
1.Led dvobarvni vir svetlobe
2.Villa inteligentna razsvetljava
3.Dostop do brezžičnega inteligentnega sistema razsvetljave
4. Muzejska razsvetljava
5. Vrhunska komercialna razsvetljava
Specifikacija gonilnika za zatemnitev LED DALI CCT s konstantnim tokom 40 W:
Model | PE-L30DCA42 | PE-L45DCA42 | |
IZHOD | Izhodna napetost | 25-42Vdc | 25-42Vdc |
Največja izhodna napetost | 42Vdc | 42Vdc | |
Izhodna napetost brez obremenitve | 48,2 V enosmernega toka | 48,2 V enosmernega toka | |
Izhodni tok | 550/600/650/700mA | 850/900/950/1000mA | |
Izhodna moč | 13,75 W~29,4 W | 21,25 W~42 W | |
Stroboskopska raven | Brez utripanja | ||
Razpon zatemnitve | 0~100 %, LED se začne pri 0,12 % možno. | ||
Frekvenca zatemnitve PWM | > 3600 Hz | ||
Trenutna natančnost | ±5 % | ||
Način izklopa | pomnilniška funkcija ob izklopu | ||
VNOS | Vmesnik za zatemnitev | DALI (IEC62386) Kontrolni tok signala < 0,1 mA | |
Razpon vhodne napetosti | 200-250Vac | ||
Pogostost | 50/60Hz | ||
Vhodni tok | <0,17 A ac230v | <0,24 A ac230v | |
Faktor moči | PF>0,95/230V ac (pri polni obremenitvi) | ||
THD | 230Vac@THD <8% (pri polni obremenitvi) | ||
Učinkovitost (tip.) | 86 % | 88 % | |
Vzgonski tok (tip.) | hladen zagon 53A@230Vac | ||
Anti Surge | L-N: 2kV | ||
Tok uhajanja | <0,25mA/230Vac | ||
OKOLJE | Delovna temperatura | ta: 45 °C tc: 80 °C | |
Delovna vlažnost | 20 ~ 95 % RH, brez kondenzacije | ||
Temperatura shranjevanja, vlažnost | -40~80°C, 10~95% RH | ||
Temp.koeficient | ±0,03 %/°C (0-50) °C | ||
Vibracije | 10~500Hz, 2G 12 min./1 cikel, obdobje 72 min. vsak vzdolž osi X, Y, Z. | ||
ZAŠČITA | Zaščita pred pregrevanjem | Inteligentno prilagajanje ali izklop izhodnega toka, če je temperatura tiskanega vezja ≥110 °C, se samodejno obnovi. | |
Zaščita pred preobremenitvijo | Zaustavite izhod, ko je nazivna moč ≥102%, samodejno obnovi. | ||
Zaščita pred kratkim stikom | Samodejni izklop, če pride do kratkega stika, samodejno obnovitev. | ||
Zaščita brez obremenitve | izhodna konstantna napetost. | ||
VARNOST & EMC |
Prenosna napetost | I/P-O/P: 3750 Vac | |
Izolacijska odpornost | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Varnostni standardi | IEC/EN61347-1, IEC/EN61347-2-13 | ||
EMC emisija | EN55015, EN61000-3-2 razred C, IEC61000-3-3 | ||
EMC imunost | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe Test Standard | IEEE 1789 | ||
DRUGI | Dimenzija | 154,5 × 41 × 25 mm (D × Š × V) | |
Pakiranje | Škatla | ||
Teža (G.W.) | 153g±10g |
Dimenzija:
Trenutni izbor:
Žični diagram:
Nenormalna stanja in ustrezne metode zdravljenja:
Digitalni naslovljivi vmesnik za razsvetljavo (DALI)
Podrejena enota DALI bo pošiljala zahteve samo za podatke glavne enote, kar pomeni, da bo prevzela način sprejema ukazov
V istem omrežju DALI je največ 64 podrejenih enot, vsaka enota ima ločen naslov (kratek naslov), nadomestna enota je lahko dodeljena tudi določeni skupini, podrejena enota pa lahko pripada drugi skupini, nadomestna enota lahko obstaja do 16 skupin hkrati, vsaka enota lahko nastavi 16 scenarijev.
Glavne značilnosti protokola DALI
1) Asinhrona serijska komunikacija.
2)Hitrost prenosa 1200 baud z uporabo formata kodiranja Manchester.
3) Diferencialni signal dveh laži.
4) Visoka raven, ko je diferencialna napetost večja od 9,5 V.
5) Nizka raven, ko je diferencialna napetost manjša od 6,5 V.
6) Glavna enota nadzoruje komunikacijski proces.
7) Eno vodilo DALI se lahko poveže s 64 podrejenimi enotami.
8) Vsako pomožno enoto je mogoče nasloviti posebej.
Električne specifikacije DALI
V stanju mirovanja, od metode strojne enote za krmiljenje vodila:
1) Visoka izhodna moč v običajnem času, brez motenj v zadrževalnem signalu.
2) Izhodna nizka elektrika ob običajnem času, neposredno na kratek stik vodila DALI med seboj.
3) Največji tok vodila DALI je 250 mA
4) Ni dvosmerna komunikacija hkrati.
5) Prenosni kabel do 300 metrov ali padec tlaka ni večji od 2 V
