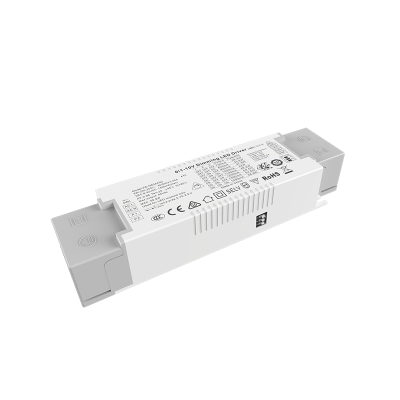

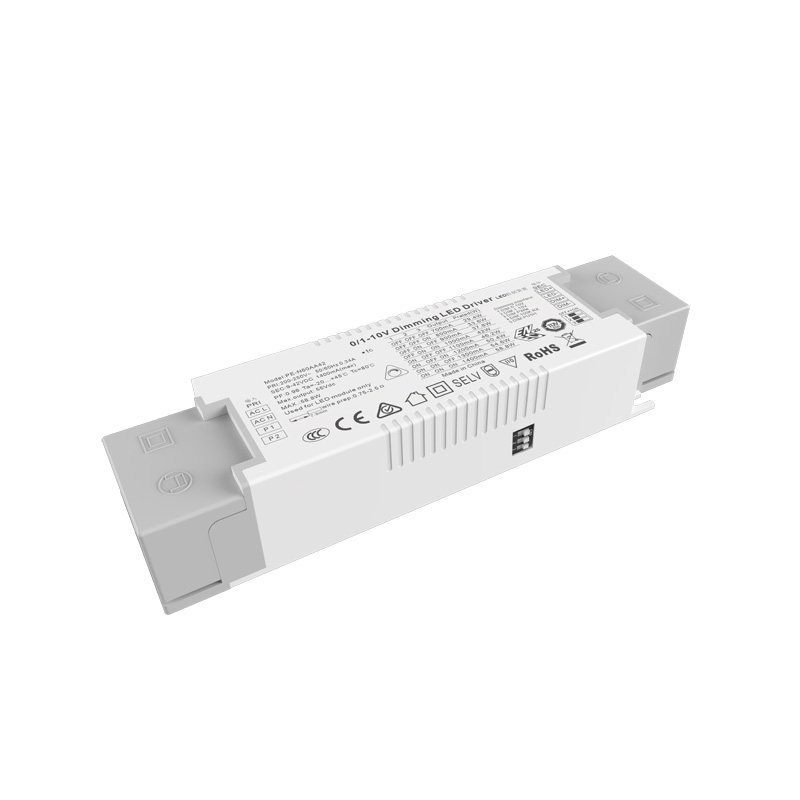

STARWELL je eden od proizvajalcev in dobaviteljev gonilnikov LED s 60 W konstantnim tokom 0–10 V z možnostjo zatemnitve LED na Kitajskem, ki lahko na debelo prodajo gonilnike LED s konstantnim tokom 60 W 0–10 V z možnostjo zatemnitve. Za vas lahko zagotovimo strokovno storitev in boljšo ceno. Če vas zanima gonilnik LED s konstantnim tokom 60 W 0–10 V, se obrnite na nas. Sledimo kakovosti počitka, prepričani, da cena vesti, predane storitve.
CPE za PE-N60AA se uporablja za nadzor krivulje zatemnitve in nadzor mešane frekvence, da se doseže svetlost zaznavanja vidnega kota. Uporabljene surovine so blagovne znamke prve linije, uvoženi čipi pa so zasnovani za ultra globoko zatemnitev. Ujema se z različnimi inteligentnimi sistemi zatemnitve na trgu, natančno nadzoruje svetlost, ima počasen zagon in izjemno majhno zasnovo.
Lastnosti gonilnika LED z možnostjo zatemnitve 60 W s konstantnim tokom 0–10 V:
1. integrirajte več vmesnikov za zatemnitev signala
2. digitalni krmilni izhod brez stroboskopskega
3. AC vhodno območje 200-250v
4. naravno zračno hlajenje, odporen proti vlagi, toplotno prevodni silikonski proces odvajanja toplote
5. globoko zatemnitev design
6. več zaščitnih funkcij
7. stiskanje design, priročno in hitro
8. TUV CE SAA ENEC certificirano
9. 160*43*30 mm
Seznam modelov gonilnika LED s konstantnim tokom 60 W 0–10 V z možnostjo zatemnitve:
Zatemnitev s konstantnim tokom 0/1-10V
serija | Zatemnitev | Model | Vnos | Moč | PF | Izhodna napetost | Izhodni tok |
PE-N60AA 21-30W |
0-10V 1-10V PWM 10V 100K Upor PUSH |
PE-N60AA42 | AC200-250V | 58,8 W | 0,88–0,96 PF THD <10 % | 9-42V | 700/800/900/1000/1100/ 1200/1300/1400mA |
60W konstantni tok 0-10V LED gonilnik z možnostjo zatemnitve Uporaba:
1. Led enobarvni vir svetlobe
2. vila inteligentna razsvetljava
3. dostop do brezžičnega inteligentnega sistema razsvetljave
4. muzejska razsvetljava
5. vrhunska komercialna razsvetljava
Specifikacija gonilnika LED z možnostjo zatemnitve 60 W s konstantnim tokom 0–10 V:
Model | PE-N60AA42 | |
IZHOD | Izhodna napetost | 9-42Vdc |
Največja izhodna napetost | 42Vdc | |
Izhodna napetost brez obremenitve | 55 Vdc | |
Izhodni tok | 700/800/900/1000/1100/1200/1300/1400mA | |
Izhodna moč | 6,3 W~58,8 W | |
Stroboskopska raven | Brez utripanja | |
Obseg zatemnitve | 0~100 %, LED začne pri 0,3 % možno. | |
Frekvenca zatemnitve PWM | > 3600 Hz | |
Trenutna natančnost | ±5 % | |
Način izklopa | Ni signala največje svetlosti | |
VNOS | Vmesnik za zatemnitev | 0-10V 1-10V tok vmesnika signala <2ma / PUSH(P1 P2) |
Razpon vhodne napetosti | 200-250Vac | |
Pogostost | 50/60Hz | |
Vhodni tok | <0,34 A ac230v | |
Faktor moči | PF>0,98/230V ac (pri polni obremenitvi) | |
THD | 230Vac@THD <8% (pri polni obremenitvi) | |
Učinkovitost (tip.) | 87 % | |
Vzgonski tok (tip.) | hladen zagon 30A@230Vac | |
Anti Surge | L-N: 1,5 kV | |
Tok uhajanja | <0,25mA/230Vac | |
OKOLJE | Delovna temperatura | ta: 45 °C tc: 80 °C |
Delovna vlažnost | 20 ~ 95 % RH, brez kondenzacije | |
Temperatura shranjevanja, vlažnost | -40~80°C, 10~95% RH | |
Temp.koeficient | ±0,03%/°C(0-50)°C | |
Vibracije | 10~500Hz, 2G 12 min./1 cikel, obdobje 72 min. vsak vzdolž osi X, Y, Z. | |
ZAŠČITA | Zaščita pred pregrevanjem | Inteligentno prilagajanje ali izklop izhodnega toka, če je temperatura tiskanega vezja ≥110 °C, se samodejno obnovi. |
Zaščita pred preobremenitvijo | Zaustavite izhod, ko je nazivna moč ≥102%, samodejno obnovi. | |
Zaščita pred kratkim stikom | Samodejni izklop, če pride do kratkega stika, samodejno obnovitev. | |
Zaščita brez obremenitve | izhodna konstantna napetost. | |
VARNOST & EMC |
Prenosna napetost | I/P-O/P: 3750 Vac |
Izolacijska odpornost | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |
Varnostni standardi | IEC/EN61347-1, IEC/EN61347-2-13 | |
EMC emisija | EN55015, EN61000-3-2 razred C, IEC61000-3-3 | |
EMC imunost | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Strobe Test Standard | IEEE 1789 | |
DRUGI | Dimenzija | 160(130)×43×30 mm (D׊×V) |
Pakiranje | Škatla | |
Teža (G.W.) | 260g±10g |
Dimenzije:
Trenutna izbira gonilnika LED:
Diagram zatemnitve 0-10V / 1-10V:
Diagram zatemnitve PUSH:
Uporaba napotkov:
Če ni drugače določeno, so vse specifikacije in parametri izmerjeni pri vhodni napetosti 230 VAC, nazivni obremenitvi in temperaturi okolja 25 ℃
Ta izdelek ima na vhodu pokrov za tlačno linijo s samozaklepnim vpenjanjem, odprete ga lahko z izvijačem, nato pa boste videli vhodni priključek, povezan z izmeničnim tokom L in ničelno lime N, izhodni priključek pa priključite glede na oznako izdelka opazite pozitivni in negativni pol.
1: bodite pozorni na razliko med vhodom in izhodom, pravilno povežite in nato vklopite
2: najprej povežite obremenitev izhoda DC, po preverjanju odprite gonilnik; v načinu konstantnega toka, če je napajanje vklopljeno pri odprtem tokokrogu, izklopite gonilnik in ne morete priključiti LED, dokler se električna energija, shranjena v izhodu, ne sprosti, sicer lahko poškoduje LED;
3. Ta vrsta gonilnika je omejena le na uporabo LED svetilk, razpon vhodne napetosti je AC100-250 V, bombaž za toplotno izolacijo in druge predmete, ki ovirajo odvajanje toplote izdelka, kar je v skladu z izdelkom pod določenimi pogoji. izhodna napetost, tokovni razpon, temperatura okolja uporabe je -20-45 stopinj, površina pa ne more pokriti pogojev okolja, ta izdelek uživa 5-letno brezplačno garancijo.
1. LED-lučka ne sveti, ko je gonilnik za zatemnitev prvič priključen, izklopite vhod AC in preverite, kot sledi:
1) ne glede na to, ali je izhod DC slab kontakt;
2) ali je izhodna polarnost enosmernega toka obrnjena ali je LED plošča varjena proti;
3) ali je AC vhod slab kontakt, preizkusite po odpravi teh napak;
2. Naprava ima dobro povezavo, LED luči, vendar LED utripa, izklopite AC vhod in preverite, kot sledi:
1).ne glede na to ali se parametri in dejanski parametri ujemajo ali ne.
2).prosimo, pravočasno komunicirajte z nami, če imate kakršna koli vprašanja pri uporabi, potrudili se bomo, da skupaj z vami rešimo težave.
Razlika med 0-10V in 1-10V:
1. Ko je zatemnilnik 0 / 10 V nastavljen na največ 10 V, bo izhodni tok dosegel 100 % izhodne moči in svetlost bo dosegla 100 %. Ko je zatemnilnik 0–10 V nastavljen na 0 V, bo tok minimalen in luč bo ugasnjena; Ko je zatemnitev 1–10 V nastavljena na 1 V, je tok najmanjši in lučka ne sveti.
2. Razlika med zatemnitvijo 0-10 V in 1-10 V: različna zagonska in zapiralna napetost, 0-10 V je vklopljena pri 0,7 V, (najmanjša svetlost) 1-10 V je vklopljena pri 1,2 V (najmanjša svetlost).
3.Gonilnik za digitalno zatemnitev 0-10V in 1-10V avtomatska identifikacija zatemnitve, dva načina zatemnitve.
4. Isto signalno vezje hkrati nadzoruje svetlobo in temo.
5.Dimmer (sistem zatemnitve) je razdeljen na signale zatemnitve 0-10V in 1-10V.
6. Združljivost zatemnitve je povezana z nadzorno razdaljo signalne linije in številom krmilnega napajanja. Če je številka prevelika ali je signalna linija predolga, se bodo pojavile težave, kot sta nezmožnost nastavljanja nižje in izklopa.
Obseg garancije izdelka:
1. vmesnik za nadzor signala ne sme biti priključen na napetost, višjo od 15 V, da bi poškodovali napajanje
2. vhodne in izhodne povezave so obrnjene, kar povzroči okvaro napajanja
3. je napajalnik poškodovan zaradi vdora vode
