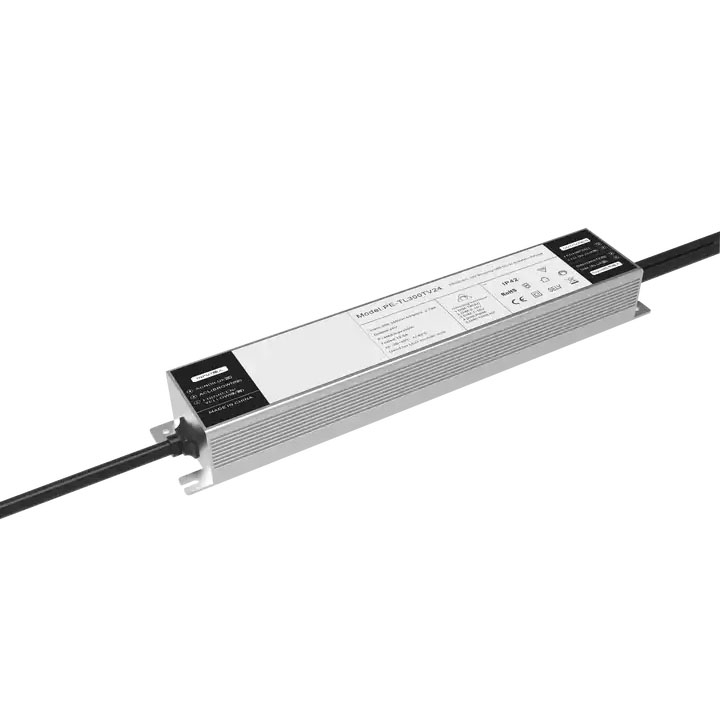

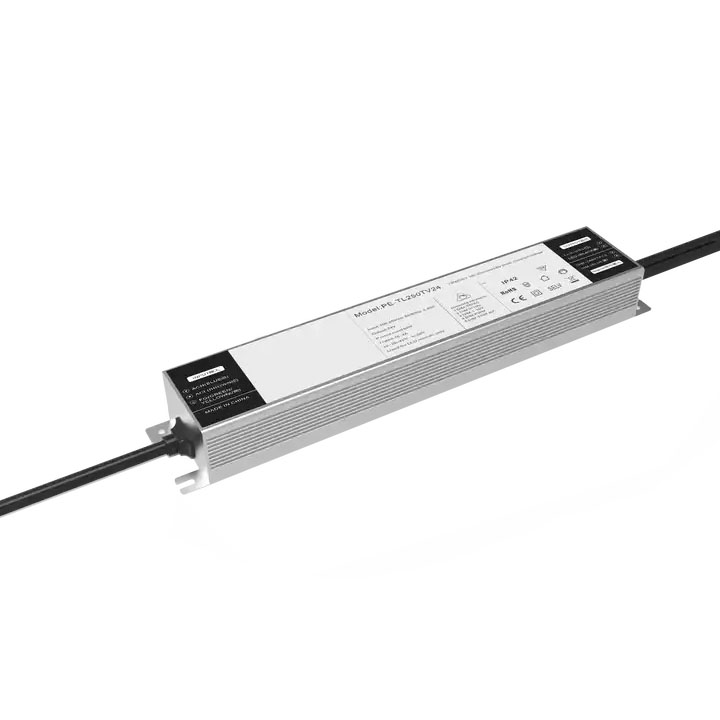

Kot eden izmed profesionalnih proizvajalcev bi vam STARWELL rad ponudil visokokakovosten gonilnik LED s triakom s konstantno napetostjo 60 W, ki ga je mogoče zatemniti. In ponudili vam bomo najboljše poprodajne storitve in pravočasno dostavo.
PE-TL60TV sprejme krmiljenje procesorja in oblikuje različne načine upravljanja. Zatemnitev se vklopi in izklopi počasi. Uporabljene surovine so prvovrstne blagovne znamke in uvožena zasnova ultra globokega zatemnitve čipov. Ujema se z različnimi inteligentnimi sistemi za zatemnitev in zatemnitvami na trgu. Lupina iz aluminijeve zlitine, hitro odvajanje toplote, naredi toplotno ravnovesje komponent bolj stabilno.
Lastnosti gonilnika LED s triakom s konstantno napetostjo 60 W, ki ga je mogoče zatemniti:
1. Območje zatemnitve gonilnika triaka s konstantno napetostjo 0-100 %
2. Podpora za zatemnitev vodilnega roba in sistem za zatemnitev vodilnega roba
3. Podpora za zatemnitev potenciometra 0-10V / 1-10V / 10V PWM / 100k
4. Brez stroboskopskega zatemnitve, super združljiv napajalnik za zatemnitev
5. Vrsta zaščite: kratek stik / previsok tok / prenapetost
6. Lupina iz aluminijeve zlitine, hitro odvajanje toplote
7. Edinstven dizajn, funkcija počasnega vklopa in počasnega izklopa
8. Primerno za LED trakove s konstantno napetostjo in druge aplikacije
9. Izpolnjujte varnostni standard nizke napetosti SELV
10. 5 let garancije
11. Velikost: 165 * 37 * 27 mm
Seznam modelov gonilnika LED s triakom s konstantno napetostjo 60 W, ki ga je mogoče zatemniti:
vTriac & 0/1-10V 2 v 1 zatemnitev s konstantno napetostjo
serija | Model | Vnos | Moč | PF | Izhodna napetost | Izhodni tok |
PE702 20W |
PE702TV12 | AC200V-250V | 20W | 0,6PF | 12V | 1670mA |
PE702TV24 | 24V | 830 mA | ||||
PE-L80TV 80 W |
PE-L80TV24 | AC200V-250V | 80 W | 0,6PF | 24V | 3,33A |
PE-TL60TV 60 W |
PE-TL60TV24 | AC200V-250V | 60 W | 0,6PF | 24V | 2,5 A |
PE-TL60TV12 | AC200V-250V | 12V | 5A | |||
PE-TL100TV 100 W |
PE-TL100TV24 | AC200V-250V | 100 W | 0,6PF | 24V | 4.2A |
PE-TL100TV12 | AC200V-250V | 12V | 8.3A | |||
PE-TL150TV 150 W |
PE-TL150TV24 | AC200V-250V | 150 W | 0,6PF | 24V | 6,25A |
PE-TL120TV12 | AC200V-250V | 120 W | 12V | 10A | ||
PE-TL250TV 250 W |
PE-TL250TV24 | AC200V-250V | 250 W | 0,6PF | 24V | 10,5A |
PE-TL300TV 300 W |
PE-TL300TV24 | AC200V-250V | 300 W | 0,6PF | 24V | 12,5A |
Uporaba gonilnika LED za zatemnitev s triakom s konstantno napetostjo 60 W:
1. Trak svetilke s konstantno napetostjo, trak trde svetilke
2. Podpora za zatemnitev vodilnega sistema
3. Vila, vrhunski hotel in druge aplikacije
4. Ultra tanka svetlobna škatla
Specifikacije gonilnika LED za zatemnitev s triakom s konstantno napetostjo 60 W:
Model | PE-TL60TV24 | PE-TL60TV12 | |
IZHOD | Izhodna napetost | 24Vdc | 12Vdc |
Izhodni tok | 2,5 A maks | 5A maks | |
Največja izhodna napetost | 24Vdc ±0,25v | 12Vdc ±0,25v | |
Izhodna moč | 60 W maks | 60 W maks | |
Stroboskopska raven | Brez utripanja | ||
Razpon zatemnitve | 0~100 %, | ||
Frekvenca zatemnitve PWM | > 3600K | ||
VNOS | Vmesnik za zatemnitev | Triac,0-10V/1-10V/10V PWM/100KRResistor DIM Signalni krmilni tok < 0,1mA | |
Razpon vhodne napetosti | 200-250Vac 50/60Hz | ||
Faktor moči | 0.6 | ||
Vhodni tok | <0,8 A | ||
Učinkovitost (tip.) | 87 % | 86 % | |
Vzgonski tok (tip.) | Hladni zagon 32A/380us | ||
Anti Surge | L-N: 2kV | ||
Tok uhajanja | <0,5mA/230Vac | ||
OKOLJE | Delovna temperatura | ta: 45 °C tc: 85 °C | |
Delovna vlažnost | 20 ~ 95 % RH, brez kondenzacije | ||
Temperatura shranjevanja, vlažnost | -40~80°C, 10~95% RH | ||
Vodotesen razred | Ip42 | ||
ZAŠČITA | Zaščita pred preobremenitvijo | Zaustavite izhod, ko je nazivna moč ≥102%, samodejno obnovi. | |
Zaščita pred kratkim stikom | Samodejni izklop, če pride do kratkega stika, samodejno obnovitev. | ||
Zaščita brez obremenitve | izhodna konstantna napetost. | ||
VARNOST | Prenosna napetost | I/P-O/P: 3750 Vac | |
Izolacijska odpornost | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
EMC imunost | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe Test Standard | IEEE 1789 | ||
DRUGI | Dimenzija | 165(190)*37*27 mm (D׊×V) | |
Pakiranje | 217 × 30 × 50 mm (D × Š × V) | ||
Teža (G.W.) | 340±10g | ||
RAZLOŽI | Med uporabo bodite pozorni na vhodno in izhodno ožičenje in ne zamenjajte povezave. Prepovedano je priključiti signalni vmesnik z napetostjo, višjo od 15 V, sicer pride do poškodb napajalnika. Med uporabo napajalnika, ko je obremenitev blizu polne obremenitve, je temperatura ohišja napajalnika nekoliko višja. Zaradi visoke učinkovitosti odvajanja toplote aluminija, notranjo temperaturo je mogoče zagotoviti. Podaljšajte življenjsko dobo |
Dimenzije:
Žični diagram:
