Gonilnik LED za zatemnitev triaka s konstantnim tokom 8,4 W

PE-C280 je eden od gonilnikov LED s triakom s konstantnim tokom 8,4 W, ki jih je mogoče zatemniti, ki jih je razvil kitajski proizvajalec Starwell, z visokim faktorjem moči, visoko učinkovitostjo, visoko natančnostjo, uporabo učinkovitega stabilnega krmilnega čipa stikala z nizkimi izgubami in visoko zmogljivimi komponentami omogoča nizko raven hrupa, dolgo življenjsko dobo in druge lastnosti. Gonilnik uporablja tehnologijo prevodnosti toplote s silikagelom, ki lahko prenese visoko temperaturo 55 ℃.

Pošlji povpraševanje

Kot profesionalni proizvajalec bi vam Starwell rad ponudil visokokakovosten 8,4 W triak zatemnjen gonilnik LED s konstantnim tokom, ki je primeren za zatemnilnik RPC MOSFET in zatemnilnik FPC TRAIC.

Specifikacija

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
IZHOD	Izhodna napetost	12-24Vdc	25-42Vdc	2,5-6 Vdc	6-12Vdc	12-24Vdc
	Največja izhodna napetost	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Izhodna napetost brez obremenitve	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Izhodni tok	350 mA	200 mA	700 mA	700 mA	300 mA
	Izhodna moč	4,2W~8,4W	5W~8,4W	1,75W~4,2W	4,2W~8,4W	3,6W~7,2W
	Stroboskopska raven	Manjše utripanje (8 %)
	Obseg zatemnitve	2~100 %，
	Frekvenca zatemnitve PWM
	Trenutna natančnost	±5 %
	Valovanje in šum	=500mv p-p
VNOS	Vmesnik za zatemnitev	Triac Prednji rob/Zadnji rob
	Razpon vhodne napetosti	200-250Vac
	Pogostost	50/60Hz
	Vhodni tok	<0,08 A	<0,08 A	<0,08 A	<0,08 A	<0,08 A
	Faktor moči	PF>0,9 (pri polni obremenitvi)	PF>0,9 (pri polni obremenitvi)	PF>0,88 (pri polni obremenitvi)	PF>0,88 (pri polni obremenitvi)	PF>0,88 (pri polni obremenitvi)
	THD	230 Vac@THD <20 % (pri polni obremenitvi)
	Učinkovitost (tip.)	77 %	79 %	77 %	77 %	77 %
	Vzgonski tok (tip.)	Hladni zagon 0,8A	Hladni zagon 0,8A	Hladni zagon 1,54 A	Hladni zagon 0,8A	Hladni zagon 0,8A
	Anti Surge	L-N: 1,5 kV
	Tok uhajanja	<0,25mA/230Vac
OKOLJE	Delovna temperatura	tc: 55°C tc: 85°C
	Delovna vlažnost	20 ~ 95 % RH, brez kondenzacije
	Temperatura shranjevanja, vlažnost	-40 ~ 80 °C, 10 ~ 95 % RH
	Temp. Koeficient	±0,03%/°C(0-50)°C
	Vibracije	10~500Hz, 2G 12 min./1 cikel, obdobje 72 min. vsak vzdolž osi X, Y, Z.
ZAŠČITA	Zaščita pred pregrevanjem	Inteligentno prilagajanje ali izklop izhodnega toka, če je temperatura tiskanega vezja ≥110 °C, se samodejno obnovi.
	Zaščita pred preobremenitvijo	Zaustavite izhod, ko je nazivna moč ≥102%, samodejno obnovi.
	Zaščita pred kratkim stikom	Samodejni izklop, če pride do kratkega stika, samodejno obnovitev.
	Zaščita brez obremenitve	Zaustavite izhod, če ni obremenitve, samodejno obnovi, ko se obremenitev vrne na normalno stanje.
VARNOST IN EMC	Prenosna napetost	I/P-O/P: 3750 Vac
	Izolacijska odpornost	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Varnostni standardi	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisije	EN55015, EN61000-3-2 razred C, IEC61000-3-3
	EMC imunost	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standard	IEEE 1789
DRUGI	Dimenzija	43,2 × 0,5 mm (D × V)
	Pakiranje	NA VREČKI
	Teža (G.W.)	42g±5g

Računi:

● LED fazni zatemnitveni gonilnik, območje zatemnitve 2-100 %

● Primeren za zatemnilnik RPC MOSFET in zatemnilnik FPC TRAIC

● Aktivni PFC

● Zaščite: kratek stik/prenapetost/prenapetost

● Tehnologija toplotne prevodnosti s silikagelom, naravni hladen veter

● Ultra majhen volumen

● Primerno za LED osvetlitev doma in komercialne razsvetljave

● Varna zaščitna naprava brez obremenitve

● Ekonomična in priročna namestitev

● ustrezajo svetovnim varnostnim standardom za opremo za razsvetljavo

● Zaščitni razred II

● Tri leta garancije

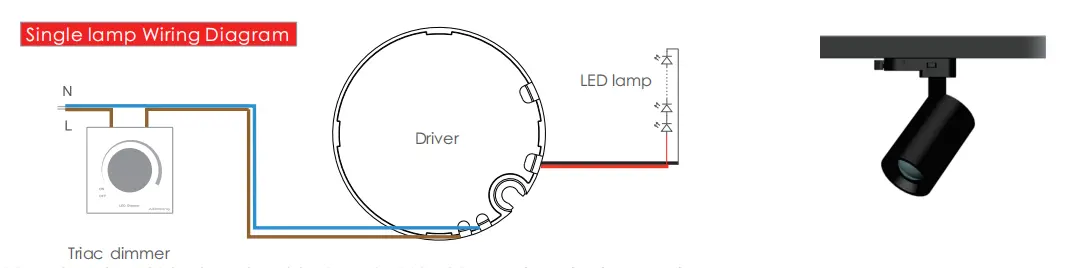

Shema ožičenja:

Ožičenje:

Izhodna žica: 20AWG rdeči in črni PVC kabel, dolžina 200-230 mm, zahteva za odstranjevanje žice: 5-7 mm

Vhodna žica: 20AW rjavo modra VDE dvojno izolirana žica, dolžina 150-160 mm, zahteva za odstranjevanje žice: 5-7 mm

Uporaba napotkov:

1. Prosimo, bodite pozorni na razliko med vhodom in izhodom, pravilno povežite in nato vklopite

2. Najprej priključite obremenitev izhoda DC, po preverjanju odprite napajalnik; v načinu konstantnega toka, če je napajanje v odprtem tokokrogu, izklopite napajanje in ne morete priključiti LED, dokler se električna energija, shranjena v izhodu, ne sprosti, sicer lahko poškoduje LED;

3. Ta vrsta napajanja je omejena le na uporabo LED svetilk in luči, razpon vhodne napetosti je AC200-250 V, bombaž toplotne izolacije in drugi predmeti, ki ovirajo odvajanje toplote izdelka, kar ustreza izdelku pod specificirano izhodno napetostjo, tokovnim razponom, temperatura okolja uporabe je -20-45 dearees, in surace ne more pokriti okoljskih pogojev, ta izdelek ima tri leta brezplačne garancije.

Nenormalna stanja in ustrezne metode zdravljenja:

1. LED-lučka ne sveti, ko je gonilnik za zatemnitev prvič priključen, prosimo, izklopite AC vhod in preverite, kot sledi:

a) Ne glede na to, ali je izhodni DC slab kontakt:

b) Ali je izhodna polarnost enosmernega toka obrnjena ali je plošča LED varjena proti;

c) Ali je vhod AC slab v stiku: preizkusite po odpravi teh napak.

2. Naprava ima dobro povezavo, LED luči, vendar LED sveti, izklopite vhod AC, nato preverite izhod DC.

a) prevoz.pod obremenitvijo.

b) Ali se parametri in dejanski parametri ujemajo ali ne.

3. Če imate kakršna koli vprašanja pri uporabi, nam nemudoma sporočite, potrudili se bomo, da skupaj z vami rešimo težave.
