Kako PoE injektorji napajajo in omrežijo kamere

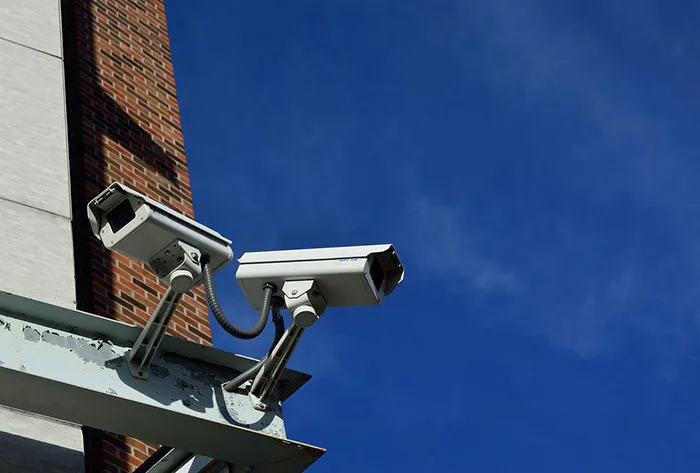

Zgodnji razvoj in kasnejša izgradnja sheme napajanja injektorja PoE za opremo za nadzor varnosti sta tesno povezana. Zlasti v kasnejši fazi gradnje je treba v celoti razumeti specifikacije, značilnosti in povezane protokole kamer PoE in napajalnih modulov PoE. Samo na ta način lahko zagotovimo, da bo projekt spremljanja zaključen učinkovito in z nizkimi stroški. Kako napajalni modul PoE napaja nadzorno kamero in zagotavlja omrežje?

Napajalnik PoE zahteva samo en omrežni kabel za zagotavljanje napajanja in omrežnega prenosa do AP (PoE kamere, brezžične AP in druge opreme) hkrati. Varnostni nadzorni sistem uporablja omrežno rešitev napajanja PoE (za podrobnosti glejte spodnjo sliko), kar odpravlja potrebo po namestitvi vtičnice in napajalnem kablu. itd., s čimer se prihranijo stroški časa, stroški uvedbe omrežja, stroški dela za namestitev in kasnejši stroški vzdrževanja itd. Več naprav, ki se napajajo z vbrizgalnikom PoE, se uporablja v omrežju, bolj očitna postane ta časovna in stroškovna prednost.

Obstajajo le trije standardi za napajalne module injektorjev PoE. Moč napajalnika IEEE802.3af je 15,4 W/at. Moč napajalnika je 30W/bt. Moč napajalnika je 90 W (za podrobnosti glejte spodnjo sliko). Kako uskladiti napajanje PoE in sprejem napajanja PoE (kamera PoE)? Na primer:

1. Ko je moč kamere PoE 10 W, lahko izberete napajalni modul IEEE802.3af PoE;

2. Ko je moč kamere PoE 20 W, morate izbrati napajalni modul IEEE802.3802.3at PoE;

3. Upoštevati je treba, da je standard 802.3at nazaj združljiv s standardom 802.3af, tako da, ko je kamera PoE standarda 802.3af, lahko izberete 802.3af ali standardni napajalni modul PoE.

Standard 802.3bt je nazaj združljiv z 802.3at in 802.3af.
