OBC polnilec

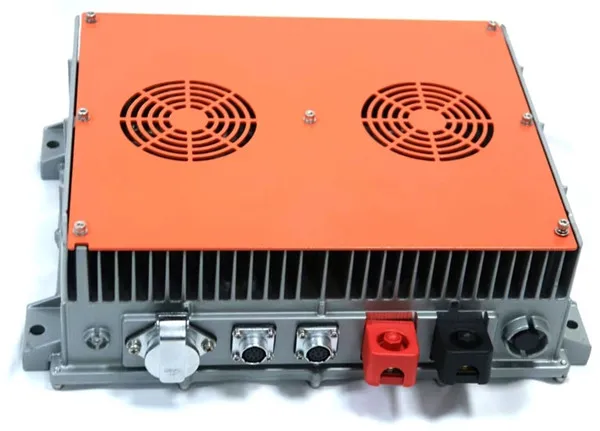

1. Kaj je anOBC polnilec?

Naprava, ki pretvarja izmenični tok v enosmerni.

Vgrajeni polnilec (OBC) je elektronska naprava, ki pretvarja izmenični tok iz električnega omrežja v enosmerni tok, ki je primeren za akumulatorje vozil. Uporablja se predvsem za polnjenje visokonapetostnih baterijskih sklopov čistih električnih vozil (BEV) ali priključnih hibridnih električnih vozil (PHEV). OBC prenaša napetost prek AC polnilnih postaj in AC polnilnih vrat za polnjenje baterij električnih vozil.

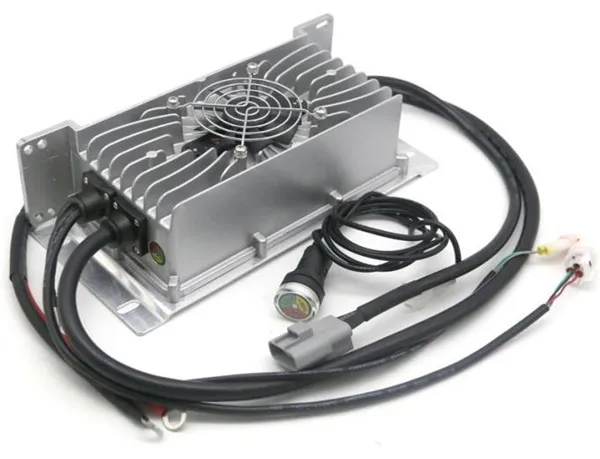

2. Načelo delovanjaOBC polnilec

Avtomobilski polnilnik dovaja izmenični tok in oddaja enosmerni tok neposredno za polnjenje akumulatorja. Običajno uporablja visokofrekvenčno preklopno napajalno tehnologijo za pretvorbo 220 V izmeničnega toka v visokonapetostno enosmerno. Poleg tega ima avtomobilski polnilec tudi različne zaščitne funkcije, kot so prenapetost, prenizka napetost, nadtok, podtok in drugi ukrepi. Ko sistem naleti na nepravilnosti, bo oskrba z električno energijo pravočasno prekinjena.

Načelo delovanja OBC vključuje predvsem dva glavna dela: pretvorbo izmeničnega toka v enosmerni (AC/DC) in pretvorbo enosmernega toka (DC/DC).

Najprej je izmenični tok v omrežju filtriran iz hrupa in motenj prek vezja za filtriranje EMI, nato pa se pretvori v enosmerni tok prek pretvornikov AC/DC. Pretvorjen enosmerni tok se nato filtrira, da se odstrani napetostno valovanje in pridobi stabilno enosmerno napajanje.

Nato prilagodite napetost in tok tako, da preklopite napajalnik, da bo ustrezal potrebam polnjenja baterije. Ta postopek lahko vključuje vezja za korekcijo faktorja moči (PFC) za izboljšanje energetske učinkovitosti in zmanjšanje izgube energije.

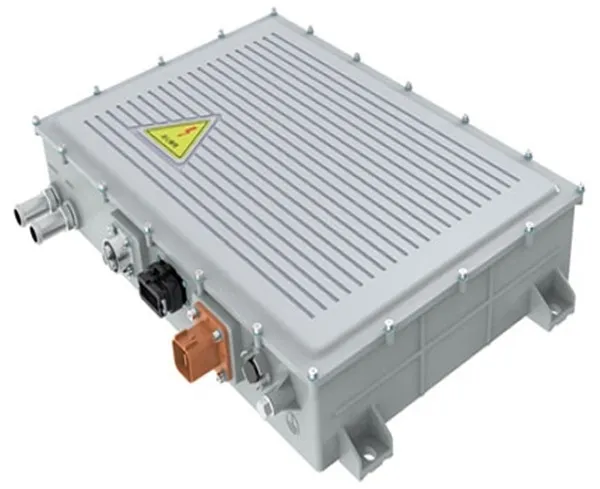

3. Tehnične specifikacije in standardi zaOBC polnilec

Sodobni avtomobilski polnilniki so zaradi zagotavljanja električne varnosti običajno izolirani. OBC na nacionalnih standardih električnih vozil mora biti v skladu s standardnimi specifikacijami 《QCT 895-2011 Prevodni vgrajeni polnilniki za električna vozila》. Razpon moči avtomobilskih polnilnikov je širok, s skupnimi močmi, vključno z 1,2 KW, 1,5 KW, 3,3 KW, 6,6 KW, 11 KW, 22 KW itd., ki lahko ustrezajo različnim modelom vozil in potrebam po polnjenju.

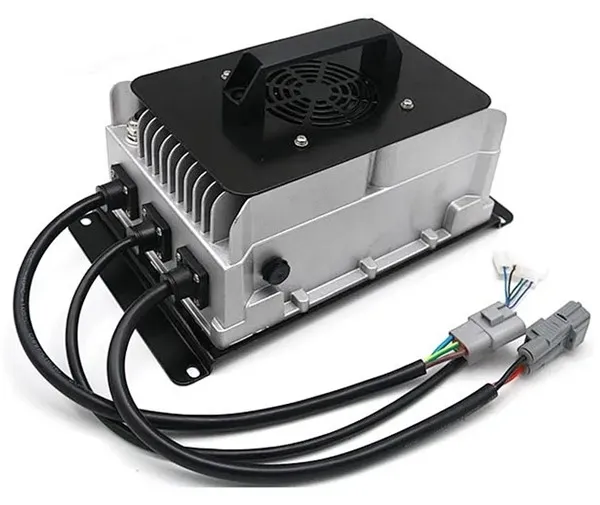

4. StrukturaOBC polnilec

Notranja struktura OBC vključuje vhodna vrata AC, napajalno enoto, krmilno enoto, nizkonapetostno pomožno enoto in izhodna vrata DC. Krmilna enota je osrednji del OBC, ki nadzoruje proces pretvorbe napajalne enote prek stikalnih naprav in zagotavlja zaščitne funkcije, kot so prenapetost, podnapetost, nadtok, podtok in drugi zaščitni ukrepi.

Poleg tega ima OBC tudi funkcijo komuniciranja s sistemom za upravljanje baterije (BMS), da zagotovi varnost in učinkovitost postopka polnjenja. BMS spremlja napetost, tok, temperaturo in status povezave napajalne baterije za nadzor in zaščito baterije. OBC komunicira s sistemom za nadzor vozila prek hitrega omrežja CAN, nalaga informacije o delovnem stanju in napakah ter sprejema ukaze za nadzor za začetek ali zaustavitev polnjenja.

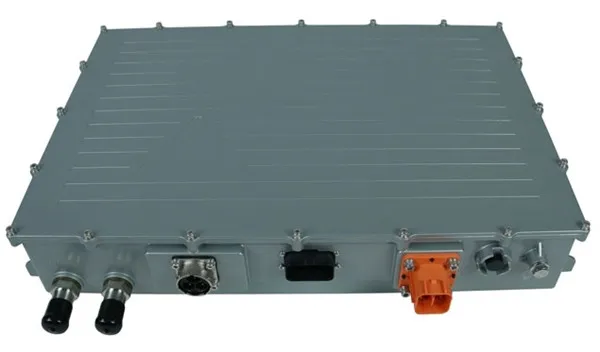

5. Scenariji uporabeOBC polnilec

OBC polnilec je v glavnem primeren za scenarije, ki zahtevajo počasno polnjenje, kot so domače ali javne AC polnilne postaje. Za razliko od polnilnih postaj za enosmerni tok so polnilne postaje za enosmerni tok primerne za scenarije, ki zahtevajo hitro polnjenje, kot so avtocestna servisna območja. Uporaba avtomobilskih polnilnikov zagotavlja varno in priročno polnjenje električnih vozil v okoljih, kot so domovi in ​​delovna mesta.

V praktičnih aplikacijah se OBC ne uporablja samo za polnjenje akumulatorja električnih vozil, ampak lahko tudi pretvori enosmerno moč akumulatorja v AC prek funkcije pretvornika, s čimer doseže funkcijo napajanja zunanjih bremen (V2L) vozilo ali uporabljen kot zasilni vir napajanja za gospodinjstva med izpadi elektrike.
