Kako deluje stikalni napajalnik in zakaj je hrbtenica sodobnih napajalnih sistemov

A stikalno napajanjeigra ključno vlogo v skoraj vseh sodobnih elektronskih sistemih, od zabavne elektronike do industrijske avtomatizacije in medicinske opreme. Ta članek ponuja poglobljeno, strokovno razlago o delovanju stikalnega napajalnika, zakaj prekaša tradicionalne linearne napajalnike in kako izbrati pravo rešitev za različne aplikacije. Na podlagi dejanskih inženirskih praks in industrijskih standardov ta vodnik raziskuje tudi učinkovitost, tipe topologije, varnostne vidike in dolgoročno zanesljivost. Do konca tega članka bodo bralci pridobili celovito razumevanje tehnologije stikalnega napajanja in zakaj podjetja, kot je nprStarwellše naprej uvajati inovacije na tem bistvenem področju.

Kazalo

1. Kaj je stikalni napajalnik?
2. Kako deluje stikalni napajalnik?
3. Zakaj je stikalni napajalnik bolj učinkovit?
4. Ključne vrste topologij stikalnih napajalnikov
5. Osnovne komponente v stikalnem napajalniku
6. Preklopni napajalnik v primerjavi z linearnim napajalnikom
7. Kako izbrati pravi stikalni napajalnik
8. Industrijske in komercialne aplikacije
9. Standardi zanesljivosti, varnosti in skladnosti
10. Prihodnji trendi v oblikovanju stikalnih napajalnikov
11. Pogosto zastavljena vprašanja

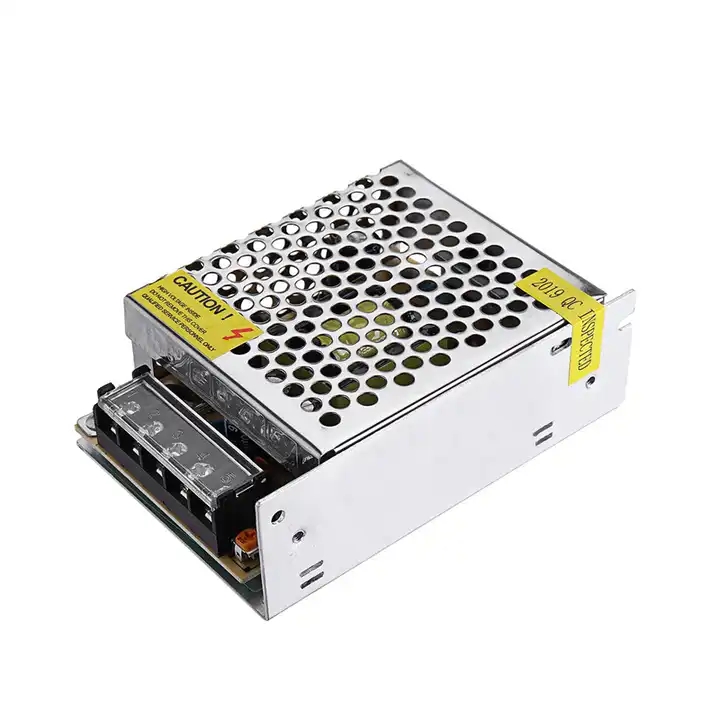

1. Kaj je stikalni napajalnik?

Preklopni napajalnik je elektronska naprava za pretvorbo moči, ki učinkovito pretvarja električno energijo iz ene napetostne ravni v drugo z uporabo visokofrekvenčnih preklopnih tehnik. Za razliko od linearnih napajalnikov, ki odvajajo odvečno energijo kot toploto, stikalni napajalnik hitro vklopi in izklopi tranzistorje ter uravnava izhodno napetost z minimalno izgubo moči.

Danes je stikalni napajalnik postal privzeta izbira za večino elektronskih sistemov zaradi svoje kompaktne velikosti, visoke učinkovitosti in prilagodljivosti v širokem razponu vhodnih napetosti. V skladu z industrijsko prakso, ki so jo opisali proizvajalci, kot je nprStarwellso sodobni stikalni napajalniki zasnovani tako, da izpolnjujejo stroge standarde glede zmogljivosti, varnosti in okolja.

2. Kako deluje stikalni napajalnik?

V svojem bistvu stikalni napajalnik deluje tako, da pretvarja dohodno AC ali DC napajanje v visokofrekvenčni signal. Ta signal se nato transformira, popravi in ​​filtrira, da proizvede stabilno enosmerno izhodno napetost.

• Vhodni popravek pretvori AC v DC.
• Visokofrekvenčni preklopni tranzistorji sekajo enosmerno napetost.
• Transformator prilagaja nivoje napetosti.
• Izhodni usmerniki in filtri zgladijo signal.
• Nadzor s povratno informacijo uravnava natančnost napetosti.

Ker se preklopi pri visokih frekvencah, so lahko komponente, kot so transformatorji in induktorji, znatno manjše, zaradi česar je stikalni napajalnik idealen za kompaktne modele.

3. Zakaj je stikalni napajalnik bolj učinkovit?

Učinkovitost je ena najbolj prepričljivih prednosti stikalnega napajalnika. Tradicionalne linearne zasnove izgubljajo energijo kot toploto, medtem ko stikalni napajalniki upravljajo tranzistorje v popolnoma vklopljenem ali popolnoma izklopljenem stanju, kar drastično zmanjša disipacijo moči.

4. Ključne vrste topologij stikalnih napajalnikov

Različne aplikacije zahtevajo različne topologije preklopnega napajanja. Najpogostejši vključujejo:

1. Buck Converter– Zniža napetost.
2. Povečevalni pretvornik– Poveča napetost.
3. Buck-Boost pretvornik– Lahko stopnjuje napetost navzgor ali navzdol.
4. Povratni pretvornik– Veliko se uporablja v aplikacijah z nizko do srednjo močjo.
5. Naprej pretvornik– Primerno za višje stopnje moči.

Izbira prave topologije zagotavlja, da stikalni napajalnik zagotavlja optimalno delovanje in dolgoročno stabilnost.

5. Osnovne komponente v stikalnem napajalniku

Vsak stikalni napajalnik vsebuje več kritičnih komponent, ki delujejo skupaj:

• Napajalni MOSFET ali IGBT
• Visokofrekvenčni transformatorji
• Nadzorni IC-ji
• Kondenzatorji in induktorji
• Zaščitna vezja

Pomembna je kakovostna izbira komponent. Proizvajalci, kot je Starwell, se osredotočajo na strogo preverjanje komponent, da zagotovijo zanesljivost v zahtevnih okoljih.

6. Preklopni napajalnik v primerjavi z linearnim napajalnikom

Medtem ko imajo linearni napajalniki še vedno nišno uporabo, preklopni napajalniki prevladujejo v sodobnih oblikah zaradi:

• Večja učinkovitost
• Nižji obratovalni stroški
• Širši obseg vhodne napetosti
• Boljša toplotna zmogljivost

V aplikacijah, kot sta industrijska avtomatizacija ali LED razsvetljava, je stikalni napajalnik pogosto edina praktična izbira.

7. Kako izbrati pravi stikalni napajalnik

Izbira pravega stikalnega napajalnika zahteva oceno:

1. Razpon vhodne napetosti
2. Izhodna napetost in tok
3. Zahteve glede učinkovitosti
4. Okoljski pogoji
5. Varnostni certifikati

Zaupanja vreden dobavitelj z dokazanimi inženirskimi izkušnjami lahko poenostavi ta postopek in zmanjša tveganja načrtovanja.

8. Industrijske in komercialne aplikacije

Preklopni napajalnik se uporablja v širokem spektru industrij:

• Industrijski nadzorni sistemi
• Medicinska oprema
• Telekomunikacije
• LED osvetlitev
• Zabavna elektronika

Vsaka aplikacija zahteva posebne karakteristike delovanja, zaradi česar je prilagoditev pomemben dejavnik.

9. Standardi zanesljivosti, varnosti in skladnosti

Zanesljiv stikalni napajalnik mora ustrezati mednarodnim standardom, kot so UL, CE in IEC. Zaščitne funkcije, kot so zaščita pred prenapetostjo, prenapetostjo in kratkim stikom, so bistvenega pomena za varnost sistema.

Podjetja, kot je Starwell, načrtujejo stikalne napajalnike z dolgo življenjsko dobo in globalno skladnostjo.

10. Prihodnji trendi v oblikovanju stikalnih napajalnikov

Prihodnost tehnologije stikalnega napajanja se osredotoča na:

• Večja gostota moči
• Polprevodniki s širokim pasovnim razmakom (SiC, GaN)
• Pametno digitalno upravljanje
• Izboljšani standardi energetske učinkovitosti

Ti trendi bodo dodatno okrepili stikalno napajanje kot hrbtenico sodobnih elektroenergetskih sistemov.

Pogosto zastavljena vprašanja (FAQ)

V1: V čem se stikalni napajalnik razlikuje od drugih napajalnikov?

Preklopni napajalnik uporablja visokofrekvenčno preklapljanje za uravnavanje napetosti, kar ima za posledico večjo učinkovitost in manjšo velikost.

V2: Ali so stikalni napajalniki primerni za občutljivo elektroniko?

Da, s pravilnim filtriranjem in zasnovo lahko stikalni napajalnik zagotovi stabilen in tih izhod.

V3: Kako dolgo običajno zdrži stikalni napajalnik?

S kakovostnimi komponentami in ustreznim upravljanjem toplote lahko stikalni napajalnik zanesljivo deluje več let.

Če iščete zanesljivo, učinkovito in strokovno zasnovano stikalno napajalno rešitev, je sodelovanje z izkušenim proizvajalcem pomembna razlika. Starwell ponuja široko paleto preizkušenih modelov, podprtih s tehničnim znanjem in globalnimi certifikati. Če želite raziskati prilagojene rešitve ali zahtevati tehnično podporo, prosimokontaktirajte nasdanes in samozavestno naredite naslednji korak k napajanju vaših sistemov.
