Razgradnja Applovega novega hitrega polnilnika 140 W GaN

Applov novi 140 W hitri polnilnik prihaja s popolnoma novim modelom A3607. Kot popolnoma nov dodatek za polnjenje, ki ga je Apple zasnoval za naprave naslednje generacije, je izpostavljenost A3607 sprožila široko pozornost industrije na rešitve za polnjenje Applovih prihajajočih naprav.

Ali je bil njegov videz, velikost in parametri v osnovi enaki prejšnjemu modelu, ali je bila njegova notranja arhitektura prilagojena? Ali so bile ključne komponente nadgrajene? S temi vprašanji je ChargerLAB takoj izvedel podrobno razgradnjo novega hitrega polnilnika Apple 140 W A3607 in zdaj bo razkril njegovo pravo notranjo strukturo.

Videz hitrega polnilnika Apple 140 W

Embalaža je klasično minimalistična, z logotipom Apple, imenom izdelka in videzom na sprednji strani.

Ob strani je pritrjena nalepka s parametri izdelka.

Bližnji posnetek parametrov na nalepki bo pozneje predstavljen v razdelku fizičnega prikaza izdelka.

Polnilnik je združljiv z napravami USB‑C in je uradno priporočljiv za uporabo s 16‑palčnim MacBook Pro, opremljenim z vrati MagSafe 3.

Napajalnik je proizveden doma, z datumom proizvodnje 2026 in modelom A3607.

Paket vsebuje polnilec in navodila za uporabo.

Polnilnik je ovit v zaščitni papir, ki preprečuje praske v začetnem stanju.

Videz Applovega novega 140 W hitrega polnilnika je enak prejšnjemu modelu, z visoko sijajnim sijajnim zaključkom in zaobljenimi vogali.

Logotip Apple je na sredini sprednje in zadnje strani ohišja.

Informacije o parametrih polnilnika so natisnjene na eni strani ohišja.

Parametri izdelka od blizu

Vhod: 100–240 V ~ 50/60 Hz 2 A

(USB PD) Izhod: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Polnilnik je opravil certifikate CCC in KC.

Ime izdelka, model in previdnostni ukrepi so natisnjeni na drugi strani ohišja.

Model Applovega novega 140W hitrega polnilnika je A3607.

Polnilnik je opremljen z zložljivimi standardnimi kitajskimi zatiči z dvokrilnimi oblikami na obeh straneh.

Zatiči imajo klasično neodvisno obliko modula in so snemljivi ter zamenljivi.

Bližnji posnetek pritrdilne osnove v obliki črke T, ki lahko služi tudi kot ozemljitvena žica.

Ohišje modula je označeno z oceno 250 V ~ 2,5 A in Jabil Inc., kar pomeni, da je pin modul dobavil Jabil. Zlasti kovinska sponka za pomožno pritrditev je dodana znotraj reže modula, da se zagotovi, da se modul po dolgotrajni uporabi ne zrahlja zlahka.

Poleg tega se oblika zatiča razlikuje od stare različice.

Izhodni del je opremljen z enim samim priključkom USB‑C z belim plastičnim jedrom.

Ohišje vtičnice vrat USB‑C je prav tako zasnovano neodvisno.

Izmerjena dolžina ohišja Applovega novega 140 W hitrega polnilnika je 95,68 mm.

Širina je 74,35 mm.

Debelina je 28,51 mm.

Postavljen ob bok staremu Applovemu 140 W hitremu polnilniku iz galijevega nitrida A2452, sta glavni videz in dimenzije novega in starega napajalnika popolnoma enaka.

Intuitivno zaznavanje velikosti polnilnika v roki.

Poleg tega izdelek tehta približno 285 g.

Preizkušen s ChargerLAB POWER‑Z KM003C za zaznavanje izhodnega protokola vrat USB‑C, podpira polnilna protokola PD3.1 in DCP.

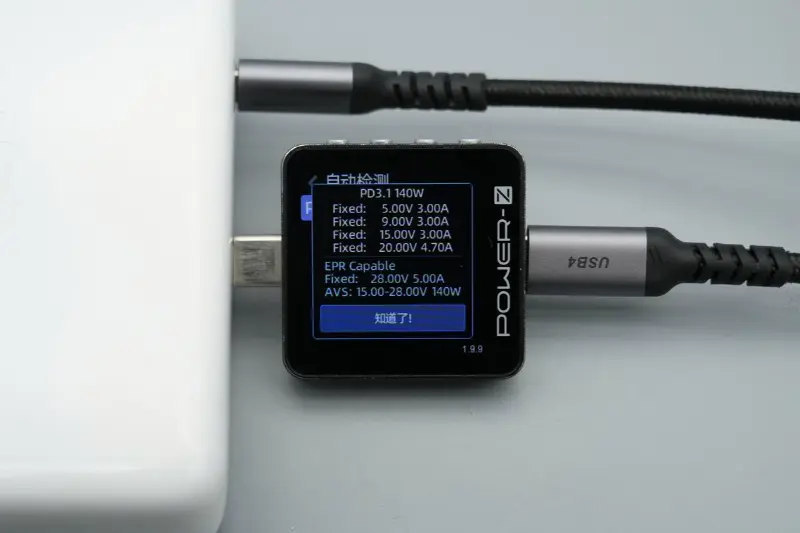

Paket PDO kaže, da ima vrata USB‑C tudi pet prestav s fiksno napetostjo: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, kot tudi napetostno prestavo 15–28V 140W AVS.

Pri polnjenju iPhone 17 Pro Max z Applovim novim 140 W hitrim polnilnikom je izmerjena moč polnjenja približno 36,34 W.

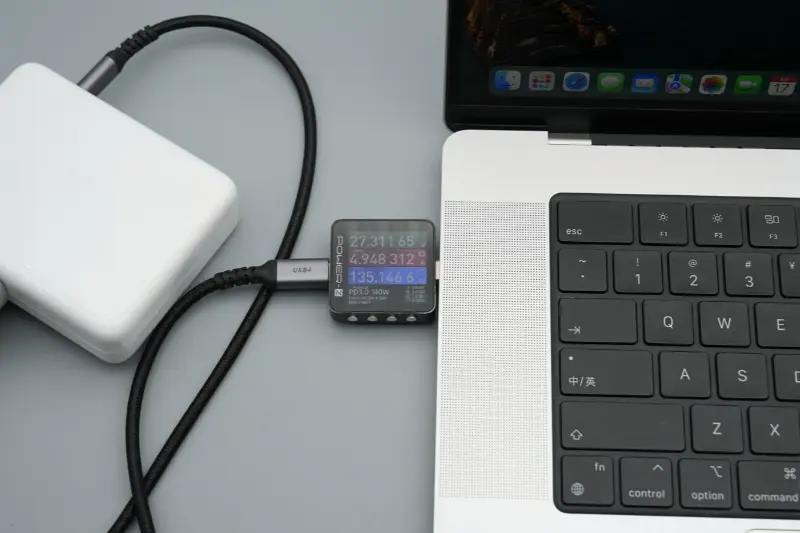

Pri polnjenju MacBook Pro je izmerjena moč polnjenja približno 135,15 W, kar uspešno omogoča hitro polnjenje 28 V 5 A 140 W.

Razgradnja hitrega polnilnika Apple 140 W

Ohišje polnilnika se odpre s stranskim rezom.

Ohišje je zelo debelo za močno zaščito, robovi pa so zlepljeni za ojačitev notranjih modulov.

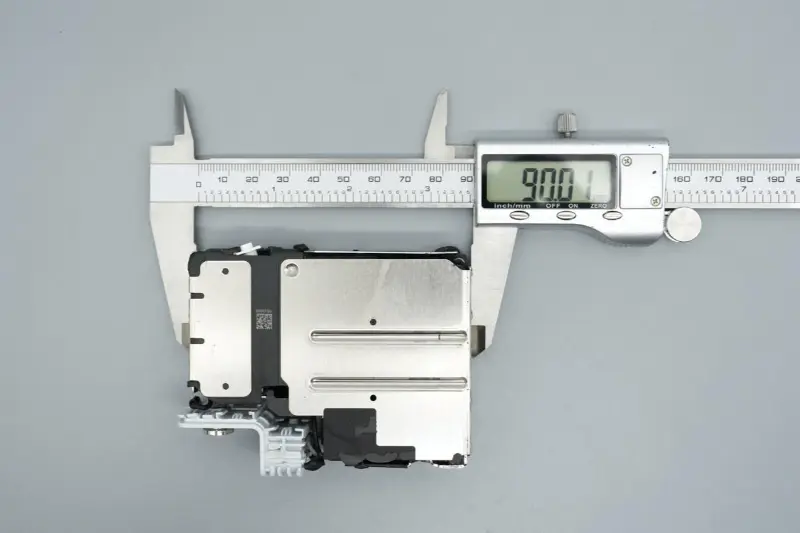

Izmerjena dolžina notranjega modula je 90,01 mm.

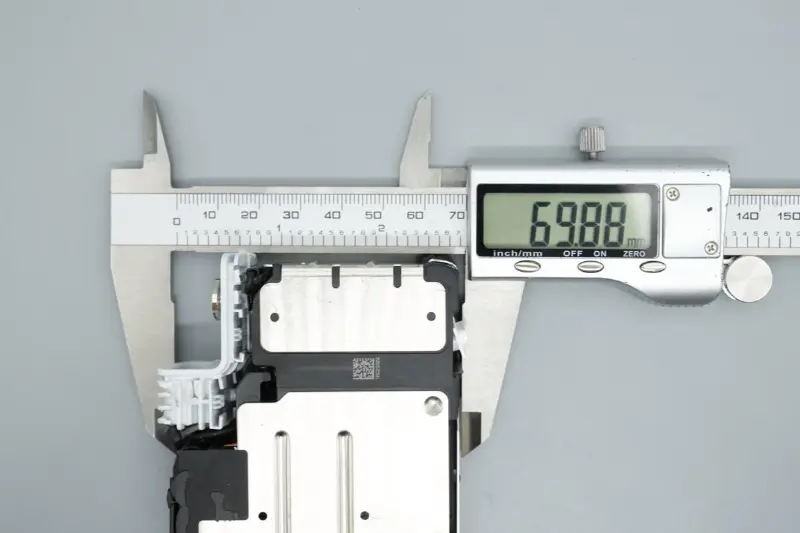

Širina je 69,88 mm.

Debelina je 23,52 mm.

Modul PCBA je prekrit z dvema integriranima kovinskima lupinama za enakomerno odvajanje toplote.

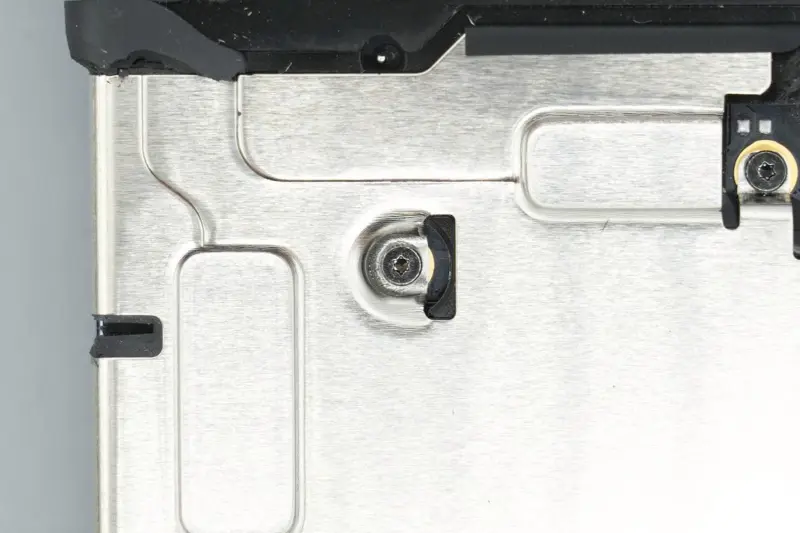

Kovinske lupine so pritrjene z vijaki.

Na nekaterih mestih ob strani je pritrjen izolacijski trak.

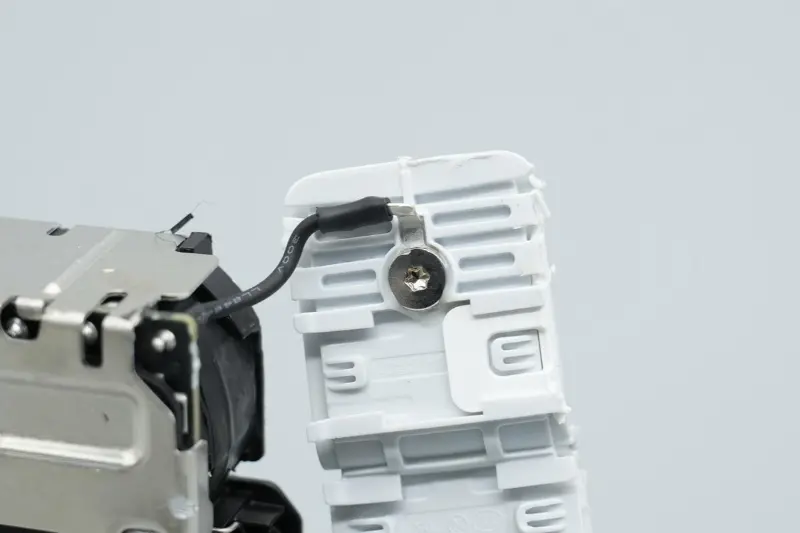

Žica na vhodnem koncu je povezana s pritrdilno osnovo v obliki črke T za ozemljitev.

Toplotno skrčljive cevi se uporabljajo za izolacijo na mestih varjenja žičnih sponk AC.

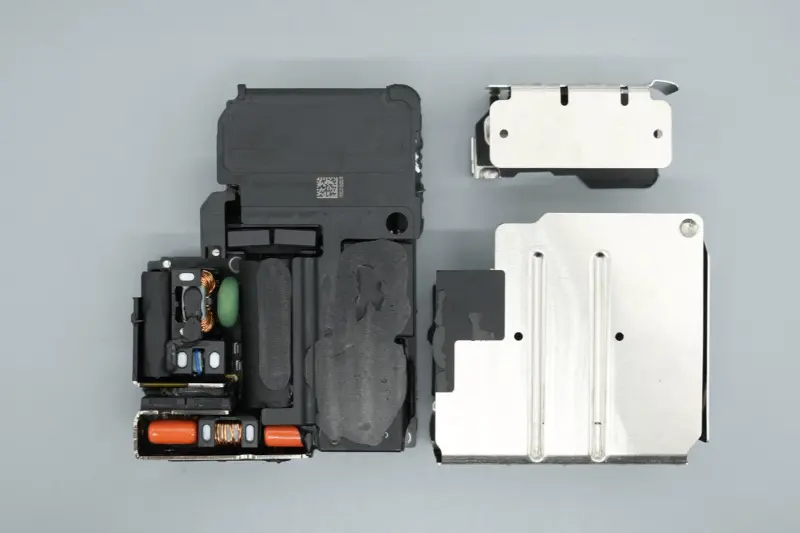

Odstranite vijake, da odstranite kovinske lupine.

Izolacijska obdelava se nanese na notranjo stran kovinskega ohišja, ki ustreza zadnji strani matične plošče in drugih področjih.

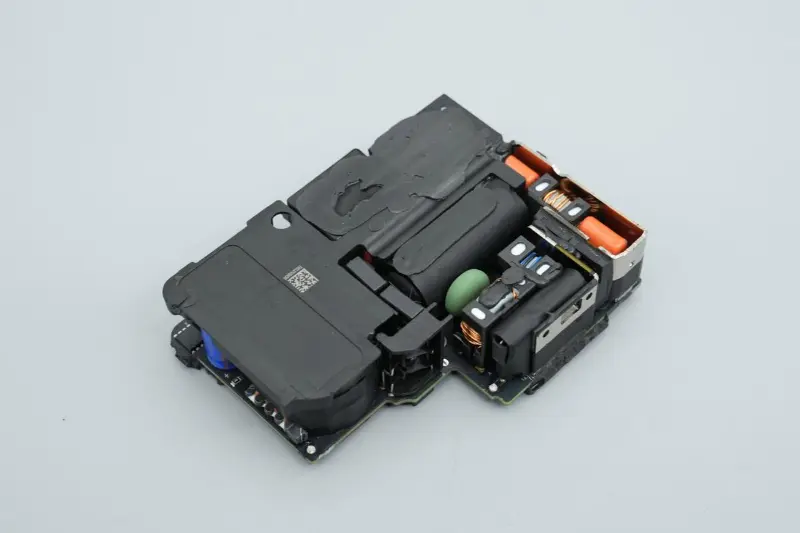

Plastični pokrov pokriva območje transformatorja modula, komponente, kot so kondenzatorji in induktorji, pa so zlepljene.

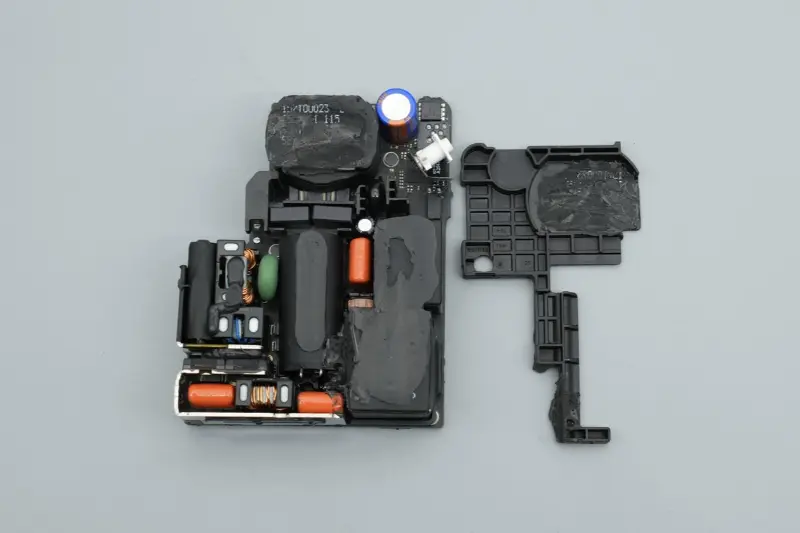

Odstranite plastični pokrov in plastični okvir je vstavljen v sredino za ojačitev in izolacijo.

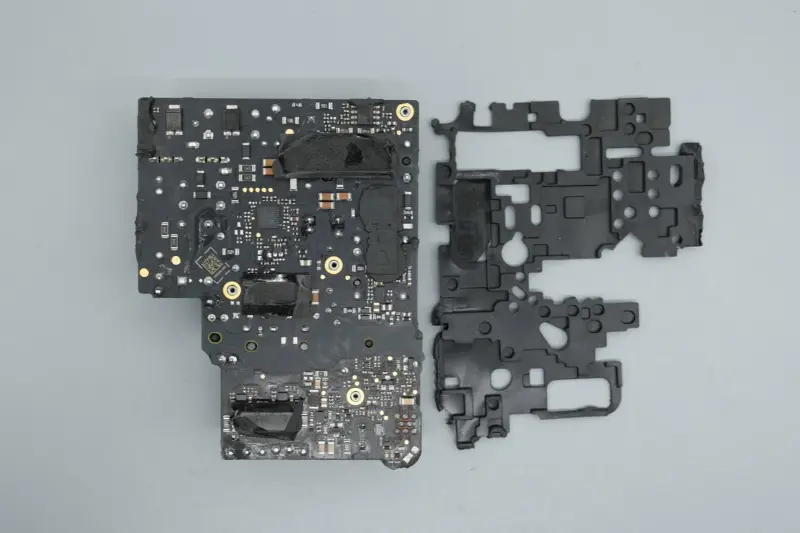

Zadnja stran matične plošče je prekrita z mehko gumijasto podlogo za zaščito.

Odstranite zaščitno blazinico in videli boste, da je toplotno prevodno lepilo naneseno na ustrezna področja čipa in da so pritrjene grafitne toplotno prevodne nalepke.

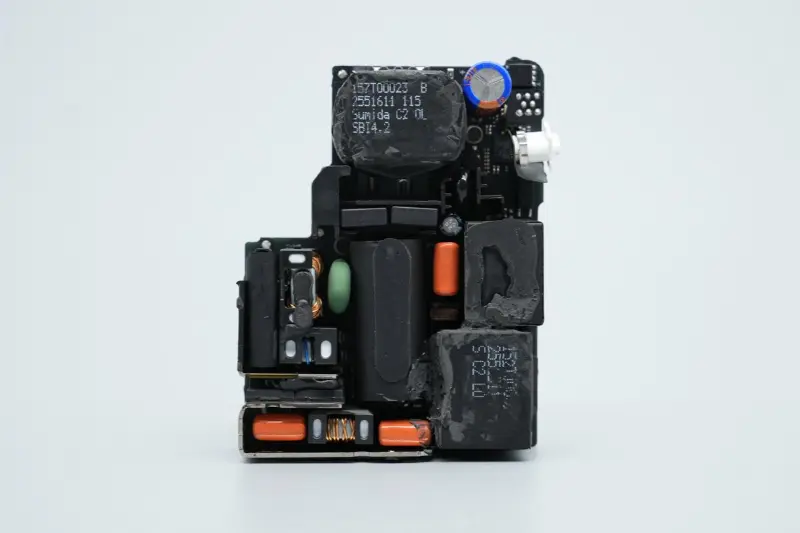

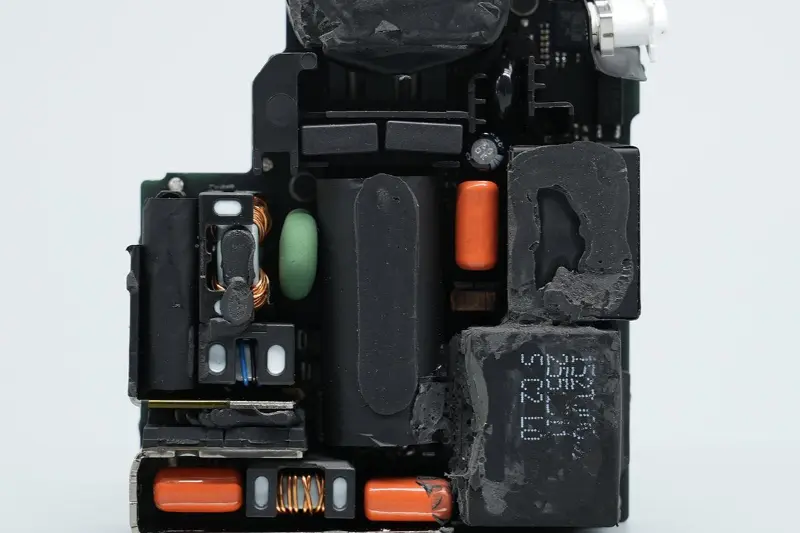

Sprednji del modula PCBA je opremljen z varovalkami, skupnimi induktorji, visokonapetostnimi filtrirnimi elektrolitskimi kondenzatorji, tokovnimi transformatorji, filmskimi kondenzatorji, napajalnimi kondenzatorji, ojačevalnimi induktorji PFC, induktorji za znižanje, transformatorji in drugimi napravami, s kompaktno in urejeno celotno postavitvijo.

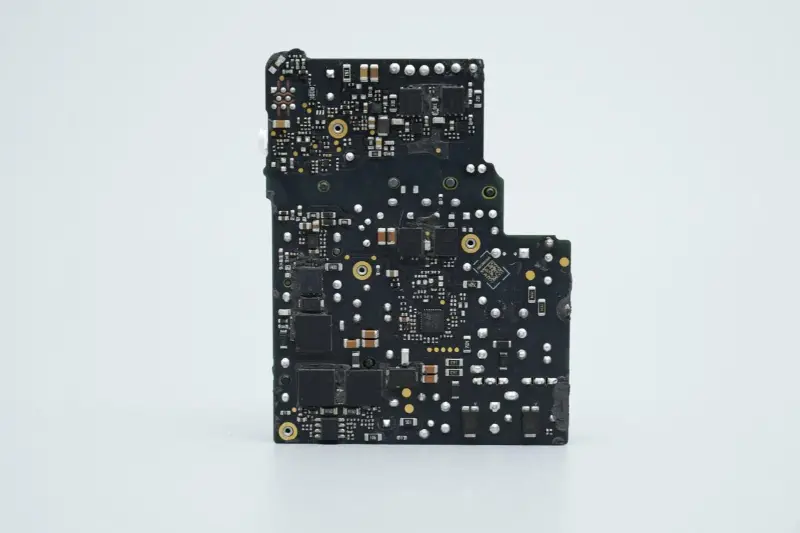

Zadnja stran tiskanega vezja je opremljena z ustreznimi krmilniki in MOS cevmi za ojačevalno vezje PFC in stikalno napajalno vezje LLC.

Na vhodnem koncu modula PCBA sta nameščena dva dodatna hladilna telesa, vmes pa dve aktivni usmerniški MOS cevi Infineon.

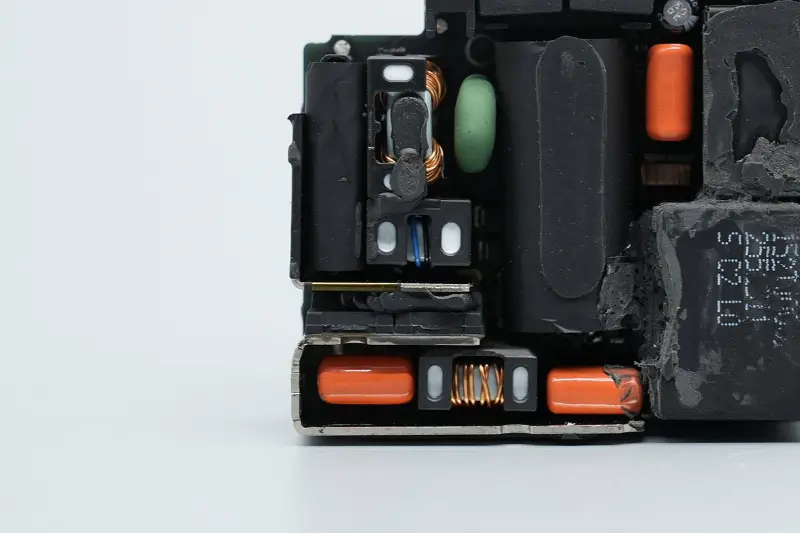

Območje, ki ga obdajata dva hladilna telesa, je opremljeno tudi z varovalkami, varnostnimi kondenzatorji X2, skupnimi induktorji, varistorji, filmskimi filtrskimi kondenzatorji, filtrskimi induktorji in drugimi napravami.

Varovalka je nameščena na vrhu varnostnega kondenzatorja X2 in ovita s trakom.

Odlepite trak in videli boste, da je varnostni kondenzator X2 prekrit s plastično lupino za izolacijo, obe komponenti pa sta oviti in pritrjeni s trakom.

Nazivni tok varovalke je 3,15 A, na enem varilnem čepu je obložena izolacijska cev.

Bližnji posnetek varnostnega kondenzatorja X2 s kapaciteto 0,22 μF.

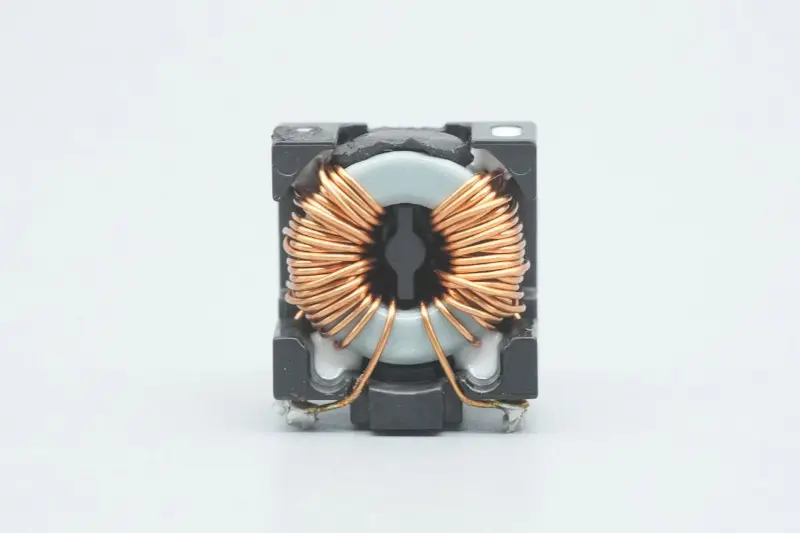

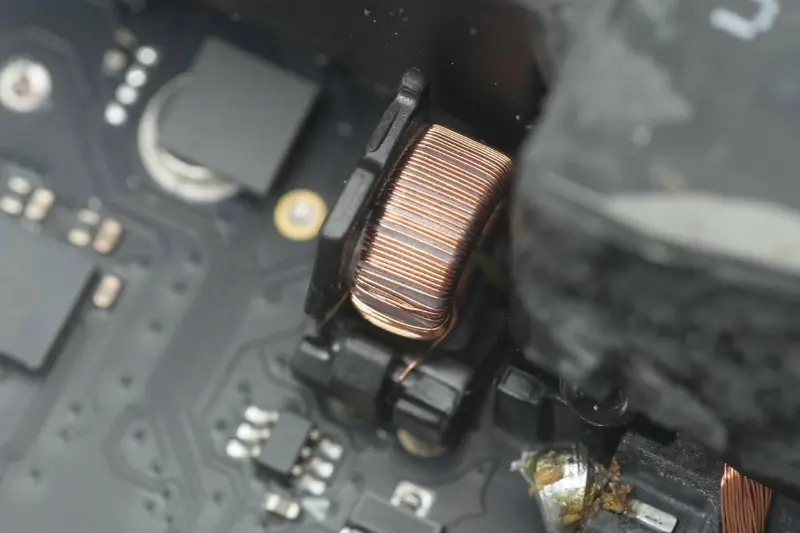

Induktorji skupnega načina se uporabljajo za filtriranje EMI motenj in so privarjeni s plastičnimi nosilci.

Bližnji posnetek drugega skupnega induktorja.

Za vhodno prenapetostno zaščito je uporabljen varistor TVR10621M.

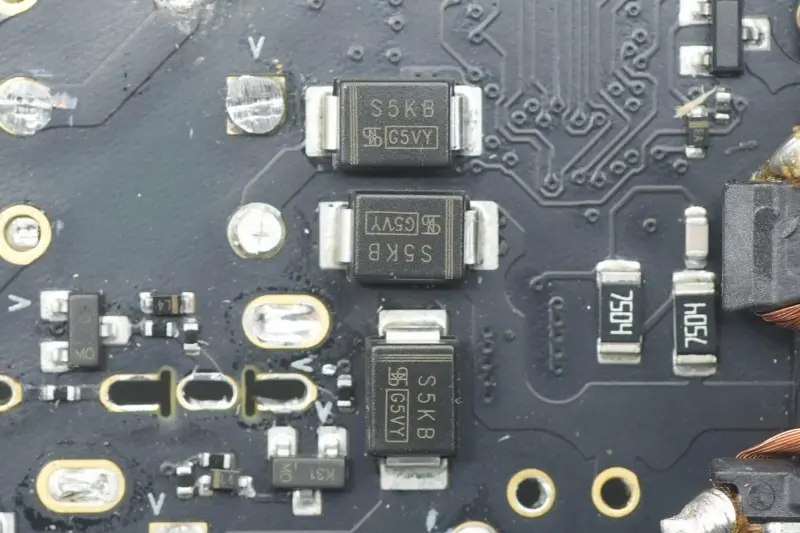

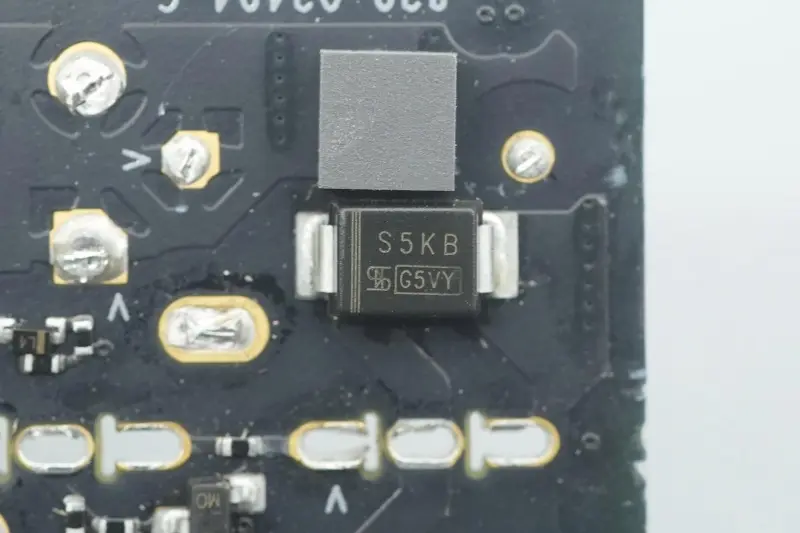

Vhodni konec sprejme mostični usmernik, sestavljen iz štirih diod.

Bližnji posnetek četrte diode.

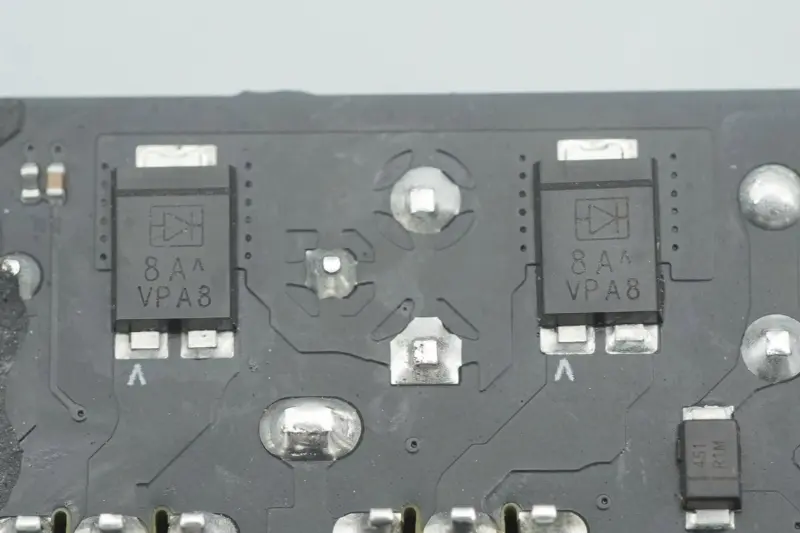

Bližnji posnetek drugih dveh diod, povezanih z Infineon CoolMOS IPA65R095C7 za aktivno popravljanje.

Dve aktivni usmerniški cevi MOS sta proizvajalca Infineon, modela po meri za Apple, z oznako 65C095C7, pakirani v TO‑220FP, uporabljeni za izboljšanje učinkovitosti usmerjanja.

Bližnji posnetek dveh filmskih kondenzatorjev s specifikacijo 1 μF 450 V.

Bližnji posnetek induktorja magnetnega obročnega filtra, ojačenega z lepilom.

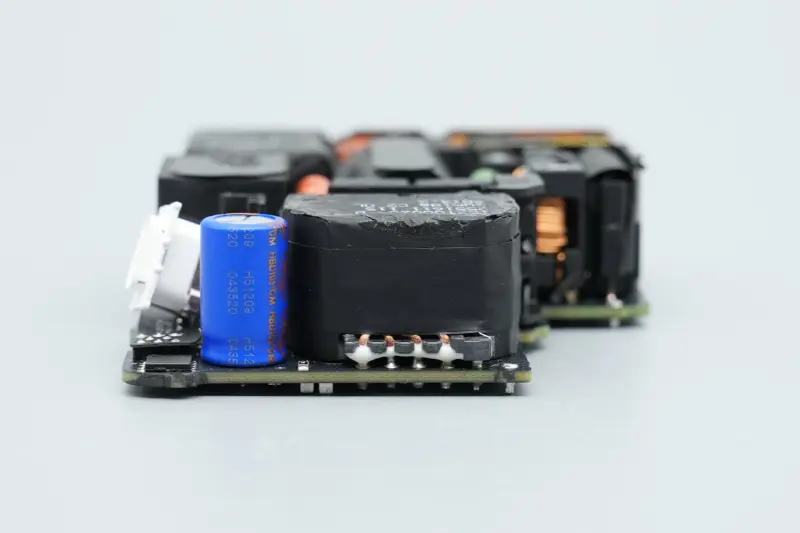

Na drugem koncu sta nameščena ojačevalna tuljava PFC in induktor za znižanje.

Osrednje območje je opremljeno z visokonapetostnimi filtrirnimi elektrolitskimi kondenzatorji, tokovnimi transformatorji, filmskimi kondenzatorji, resonančnimi kondenzatorji, kondenzatorji za napajanje glavnega krmilnega čipa, Y kondenzatorji in drugimi napravami. Visokonapetostni filtrski elektrolitski kondenzatorji so oviti z izolirnim trakom in postavljeni vodoravno.

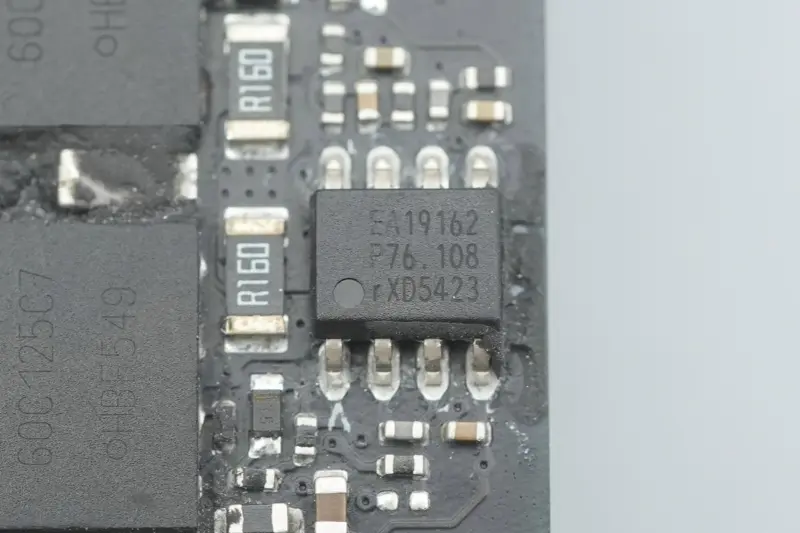

Krmilnik PFC je proizvajalca NXP, model TEA19162T, z integrirano funkcijo praznjenja kondenzatorja X, ki deluje v kvazi-resonančnem načinu ali načinu DCM. Podpira razpon vhodne napetosti 70–276 V, vključuje mehak zagon in mehko zaustavitev ter zagotavlja natančen boost reguliran izhod.

TEA19162T uporablja preklapljanje v dolini ali preklapljanje pri ničelni napetosti za zmanjšanje preklopnih izgub, podpira omejevanje frekvence za zmanjšanje preklopnih izgub in podpira rafalni način za zmanjšanje porabe energije. Pakirano v SO8.

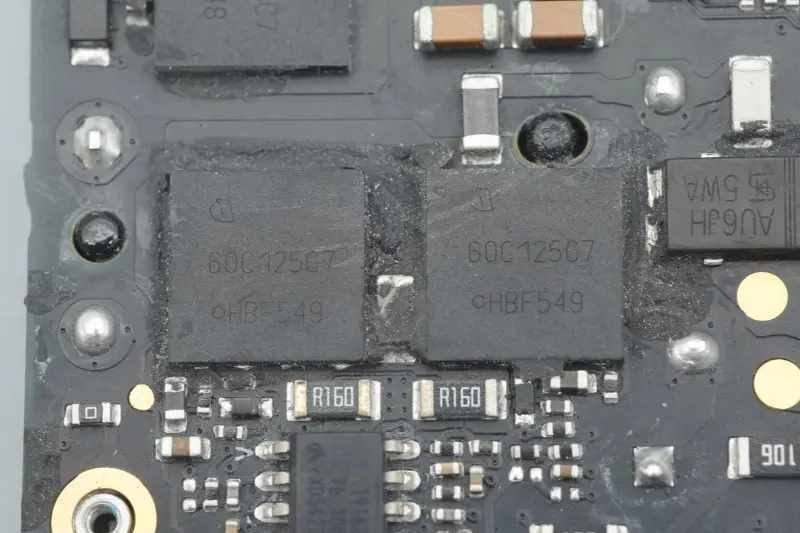

Preklopna cev PFC je proizvajalca Infineon, z oznako 60C125C7, pakirana v VSON‑4.

Bližnji posnetek ojačevalne tuljave PFC.

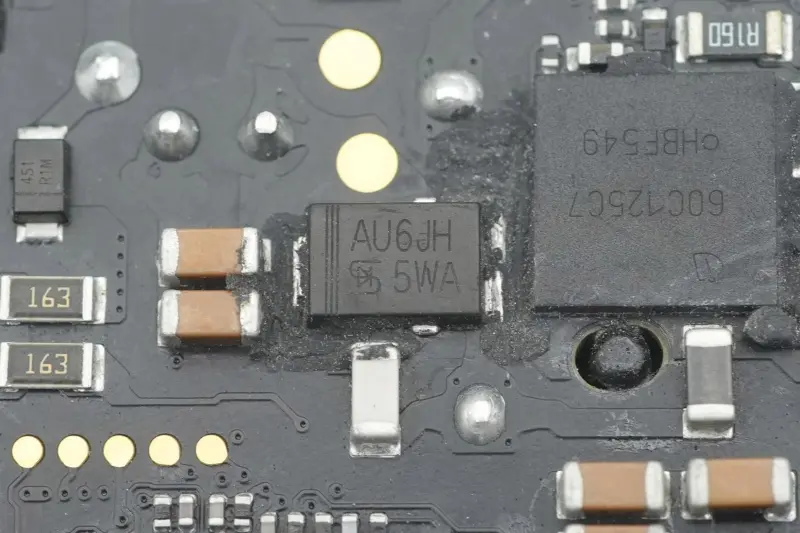

Usmerniška dioda PFC je proizvajalca Taiwan Semiconductor, model TUAU6JH, dioda za hitro obnovitev s specifikacijo 600 V 6 A, pakirana v TO‑277A.

Visokonapetostni filtrski elektrolitski kondenzator je proizvajalca Rubycon s specifikacijo 450 V 82 μF.

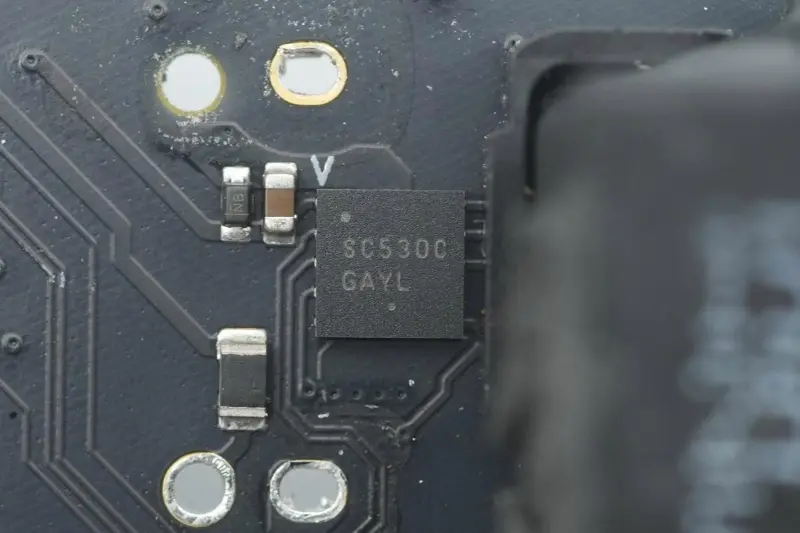

Gonilnik za stikalne cevi Infineon in STMicroelectronics je prilagojen model podjetja ON Semiconductor z oznako SC530C.

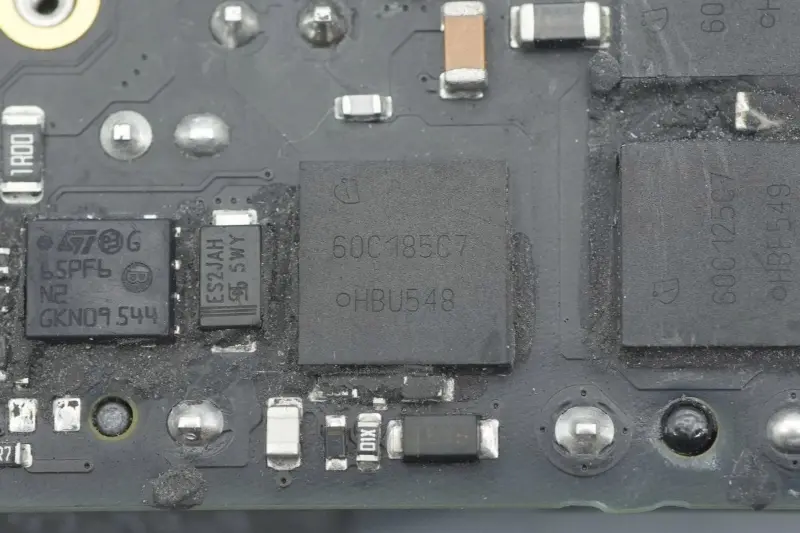

Cev MOS po meri podjetja Infineon z oznako 60C185C7, model po meri za Apple, pakiran v VSON‑4.

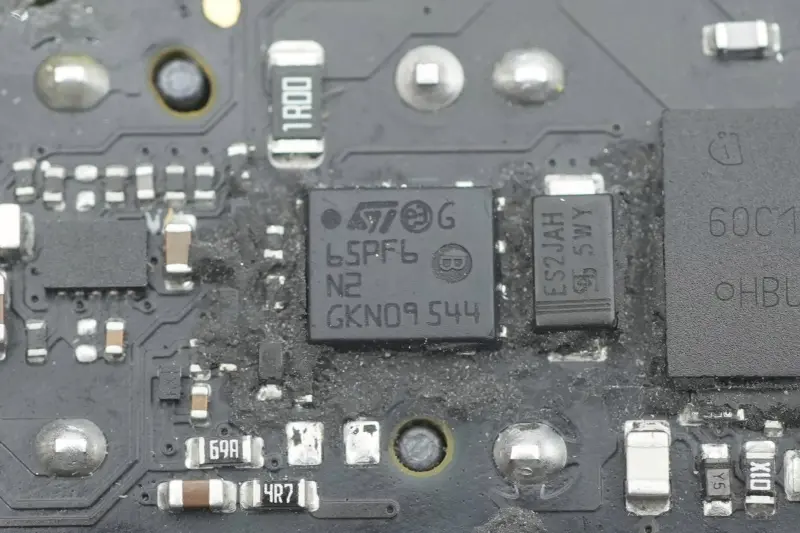

Druga MOS cev je proizvajalca STMicroelectronics, z oznako 65PF6N2, pakirana v PowerFLAT 5x6 HV.

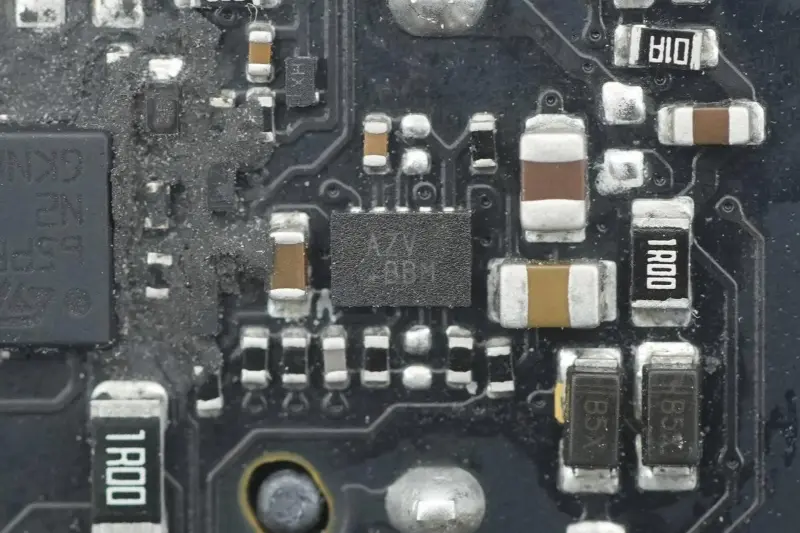

Čip z oznako AZV.

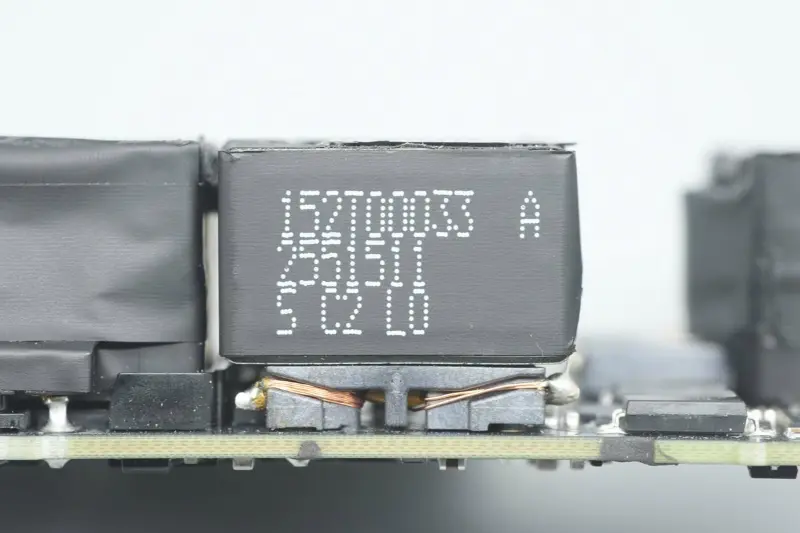

Tokovni transformator za zaznavanje vhodnega toka nižje stopnje.

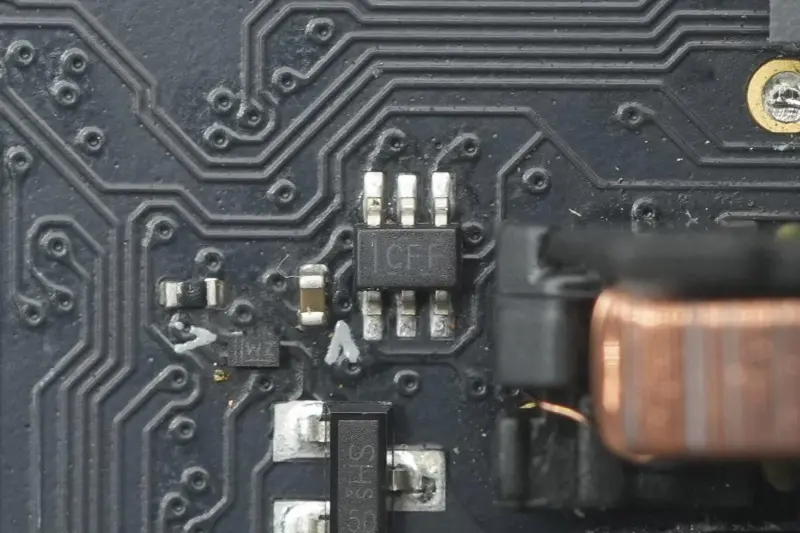

Dvokanalni pretvornik 1,65–5,5 V s Schmittovim sprožilnim vhodom je podjetja Texas Instruments, z oznako CFF, model SN74LVC2G14, pakiran v SC70.

Bližnji posnetek stopenjskega induktorja.

Tretji filmski filtrirni kondenzator ima specifikacijo 1μF 450V.

Kondenzator za napajanje glavnega krmilnega čipa je prav tako proizvajalec Rubycon, s specifikacijo 35 V 47 μF.

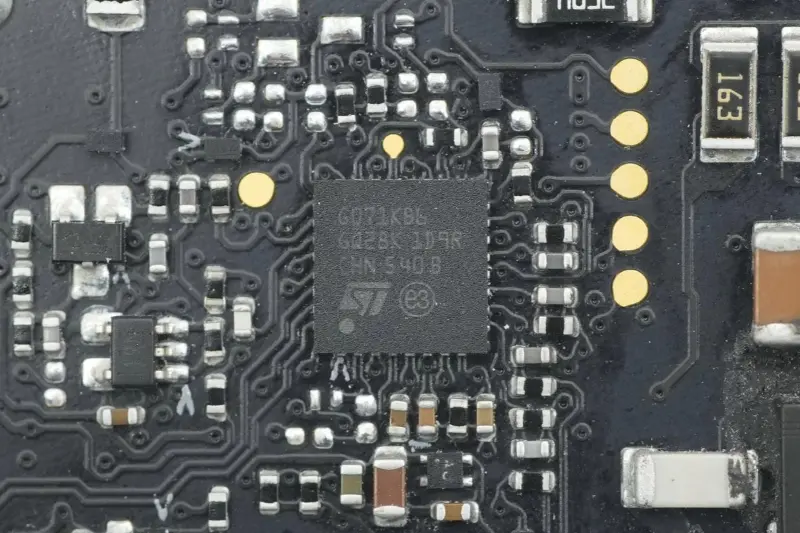

STMicroelectronics STM32G071KB M0 jedro MCU, vgrajen 128K Flash, 36K RAM, glavna frekvenca 64MHz, pakirano v UFQFPN32, ki se uporablja za primarni nadzor pogona napajanja.

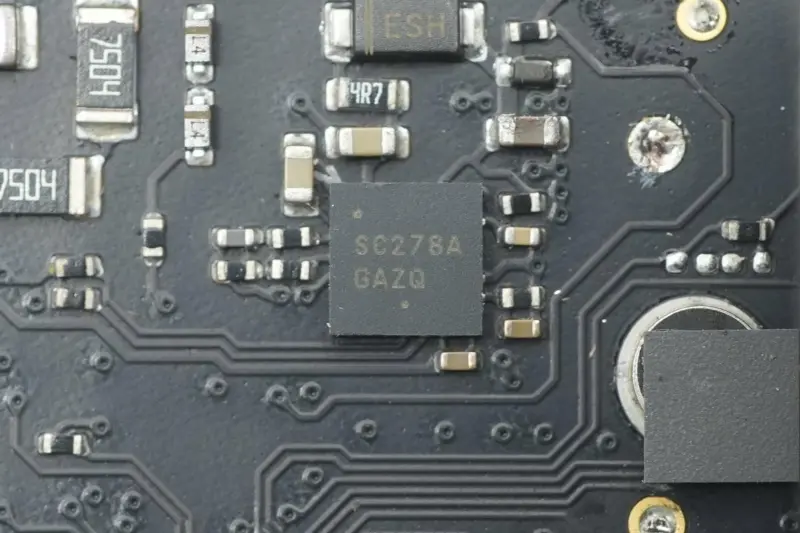

Gonilnik za dve stikalni cevi LLC je model po meri podjetja ON Semiconductor z oznako SC278A, pakiran v DFN‑10.

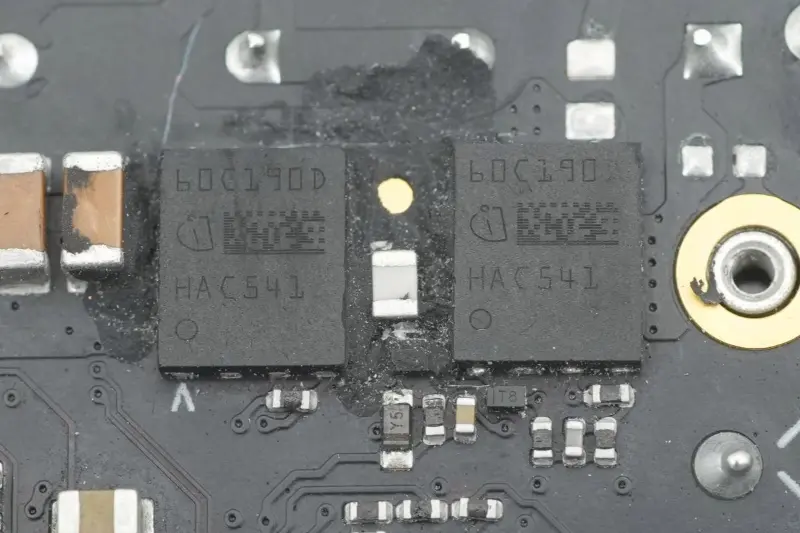

Dve stikalni cevi LLC sta proizvajalca Infineon, z oznako 60C190D, prilagojeni modeli za Apple, pakirani v TSON‑8‑6.

Dva resonančna kondenzatorja sta podjetja VISHAY.

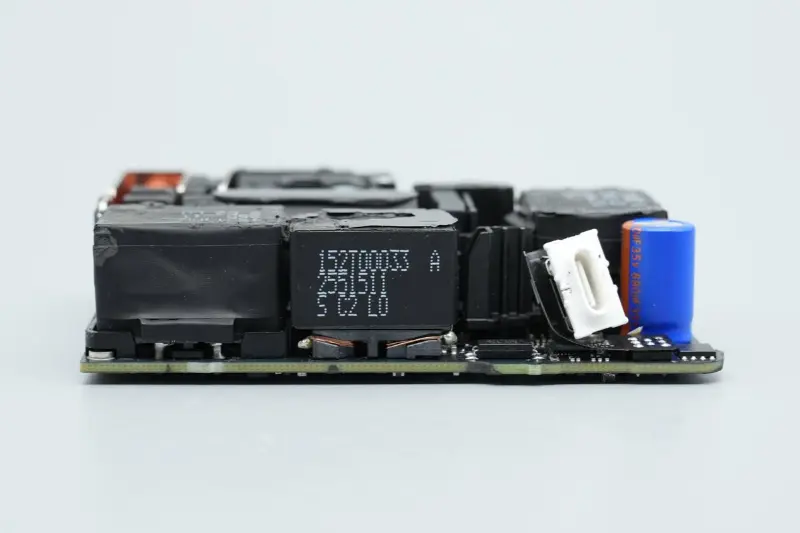

Transformator, optični sklopnik, kondenzator izhodnega filtra, protokolni čip in stikalna cev VBUS so nameščeni na eni strani izhodnega konca.

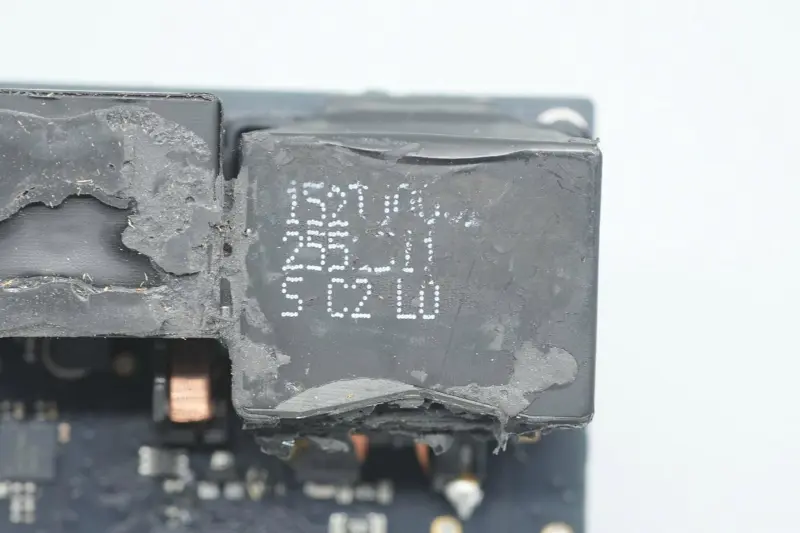

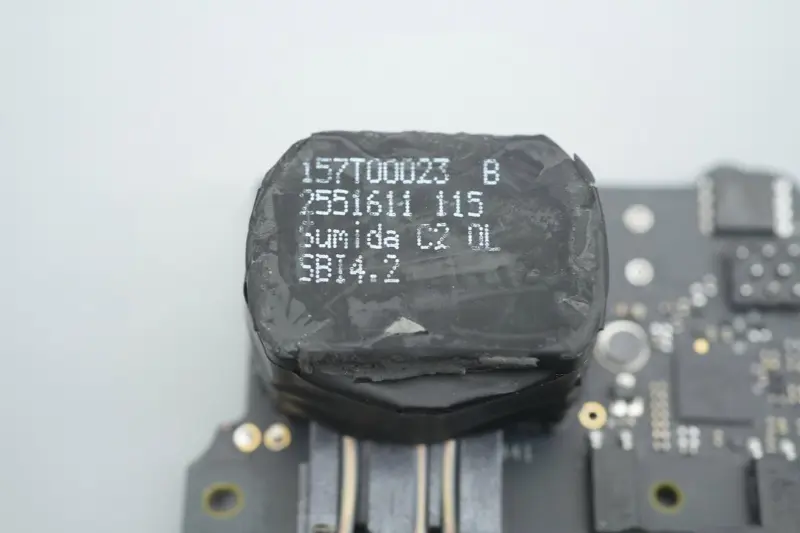

Transformator dobavlja Sumida.

Za preprečevanje motenj se uporabljata dva črna Y kondenzatorja.

Bližnji posnetek dveh optičnih sklopnikov, ki se uporabljata za povratno izhodno napetost in zaščito vezja.

Bližnji posnetek tretjega Y kondenzatorja.

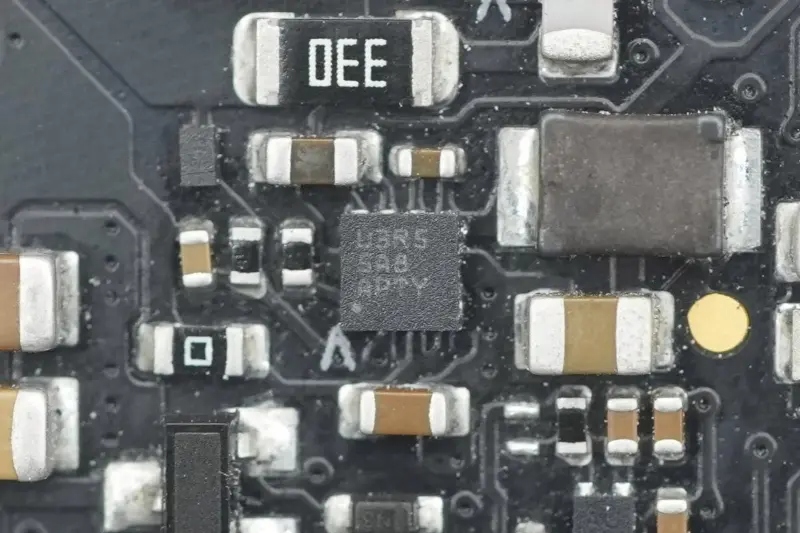

Spadajoči pretvornik za napajanje sinhronskega rektifikacijskega krmilnika.

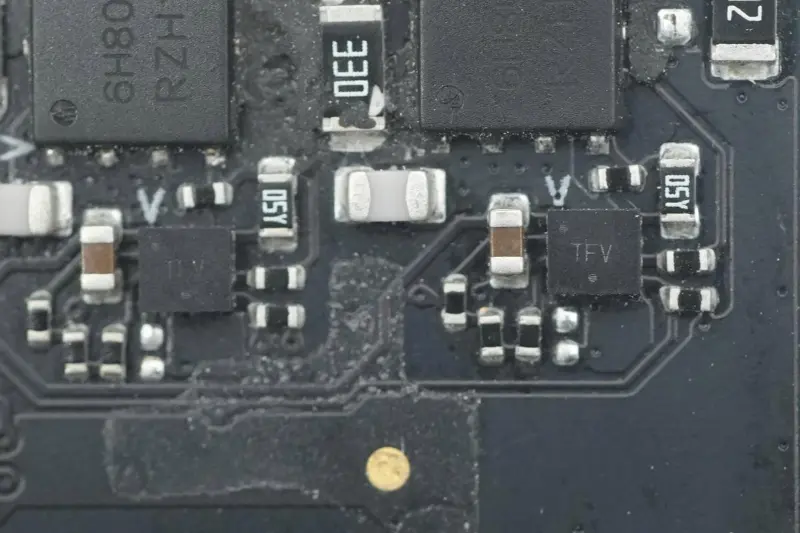

Dva krmilnika za sinhrono usmerjanje po meri sta proizvajalca ON Semiconductor, označena s TFV, pakirana v WDFN8.

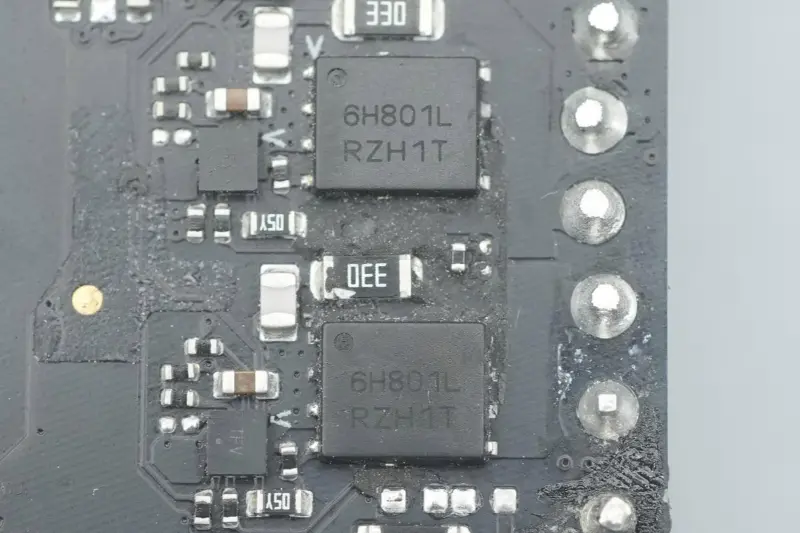

Sinhronska usmerniška cev je proizvajalca ON Semiconductor, model NTMFS6H801NL, cev NMOS, vzdržljiva napetost 80 V, upornost pri vklopu 2,7 mΩ, pakirana v DFN5.

Kondenzator izhodnega filtra je Lelon.

Specifikacija kondenzatorja je 35V 680μF.

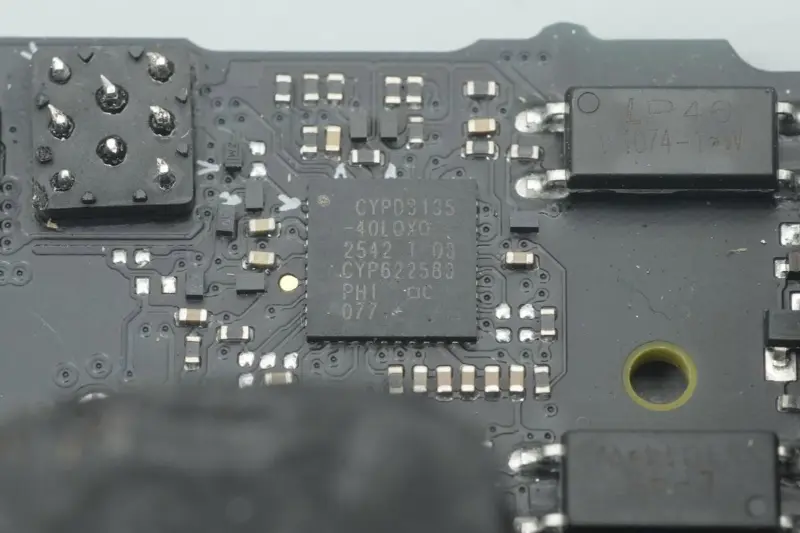

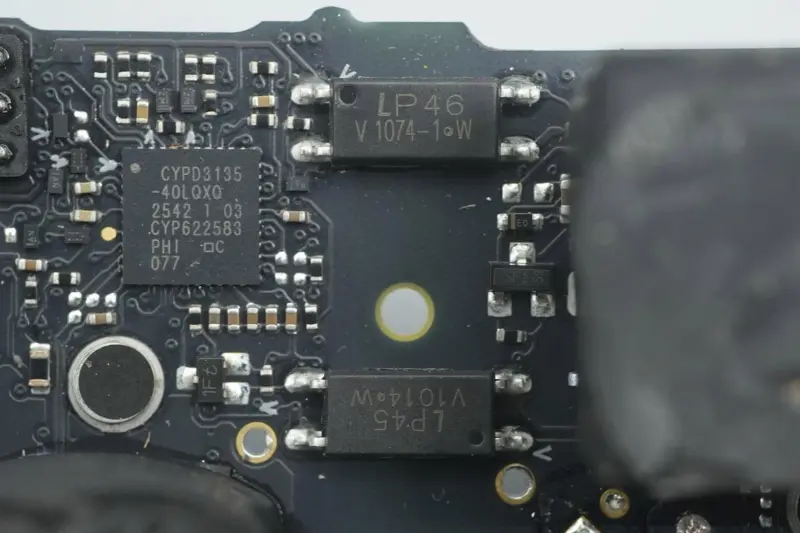

Protokolni čip uporablja Infineon CYPD3135, prvi USB PD3.1 protokolni čip za hitro polnjenje v industriji, ki ga je Apple prilagodil Infineonu.

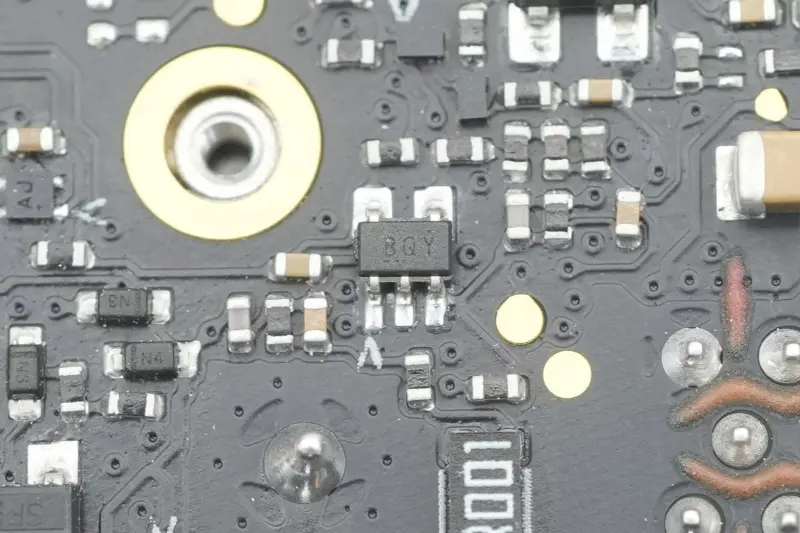

Ojačevalnik za zaznavanje izhodnega toka.

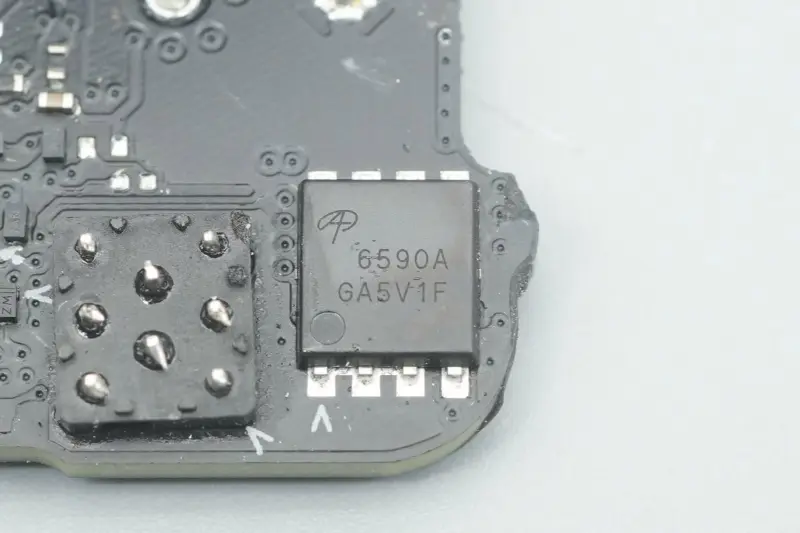

Izhodna stikalna cev VBUS je iz AOS, model AON6590A, cev NMOS, vzdržljiva napetost 40 V, upornost vklopa 0,99 mΩ, pakirana v DFN5*6.

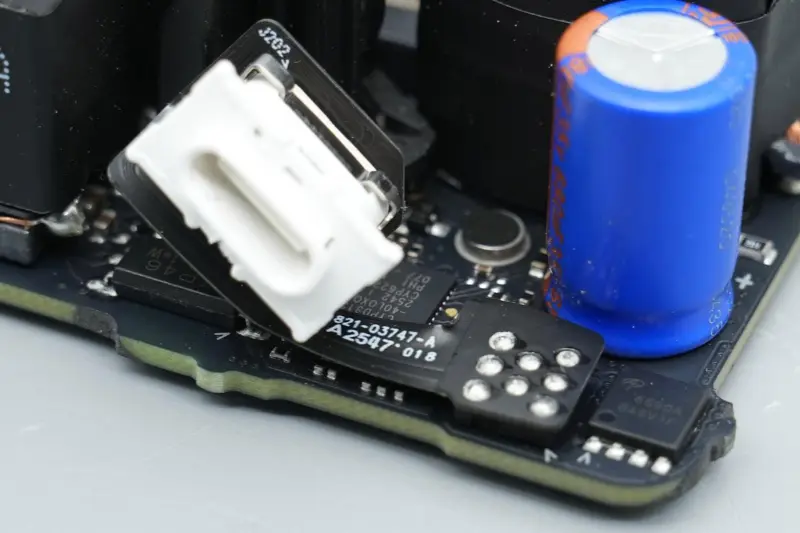

Vtičnica vrat USB‑C je povezana z glavnim tiskanim vezjem prek upogljivega vezja.

Bližnji posnetek vtičnice vrat USB-C.

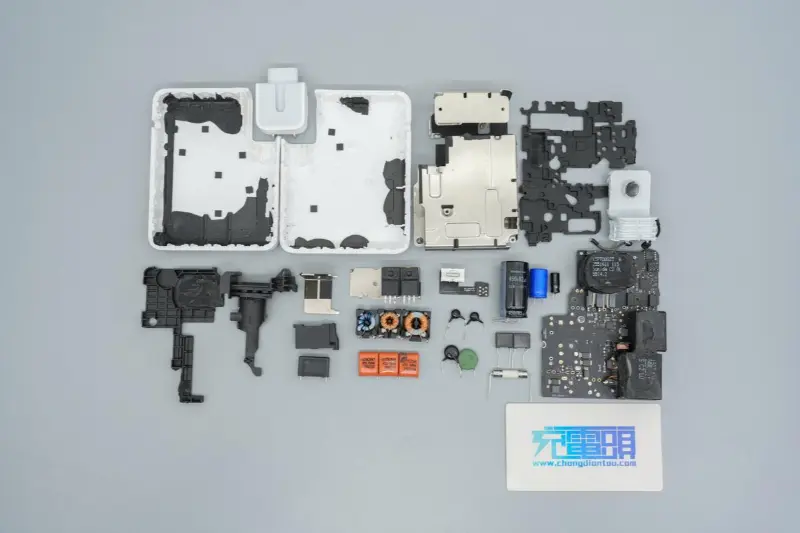

Povzetek

Applov novi 140 W hitri polnilnik A3607 nadaljuje Applov dosleden minimalističen oblikovalski jezik, njegov splošni videz in velikost pa sta zelo skladna s prejšnjo generacijo A2452. Vendar pa obstaja nekaj razlik v podrobnostih: kovinska sponka za pomožno pritrditev je dodana v režo snemljivega zatičnega modula.

Kar zadeva zmogljivost, medtem ko služi kot vodilni napajalnik za Applove naprave nove generacije, je tudi zelo združljiv s prejšnjimi starimi modeli, saj zagotavlja do 140 W PD3.1 hitro polnjenje naprav.

Polnilnik še vedno uporablja visoko učinkovito arhitekturo PFC + LLC + sinhrono znižanje, s kompaktno celotno postavitvijo in solidno zasnovo za odvajanje toplote. Kar zadeva osnovne komponente, so na podlagi tega, da so krmilniki še vedno čipi z isto številko dela proizvajalcev NXP, STMicroelectronics, ON Semiconductor in Infineon, napajalne naprave skoraj poenotene kot izdelki po meri Infineon, zaradi česar je celotna rešitev bolj intenzivna in prilagojena, učinkovitost energetske učinkovitosti pa naj bi se še izboljšala.
